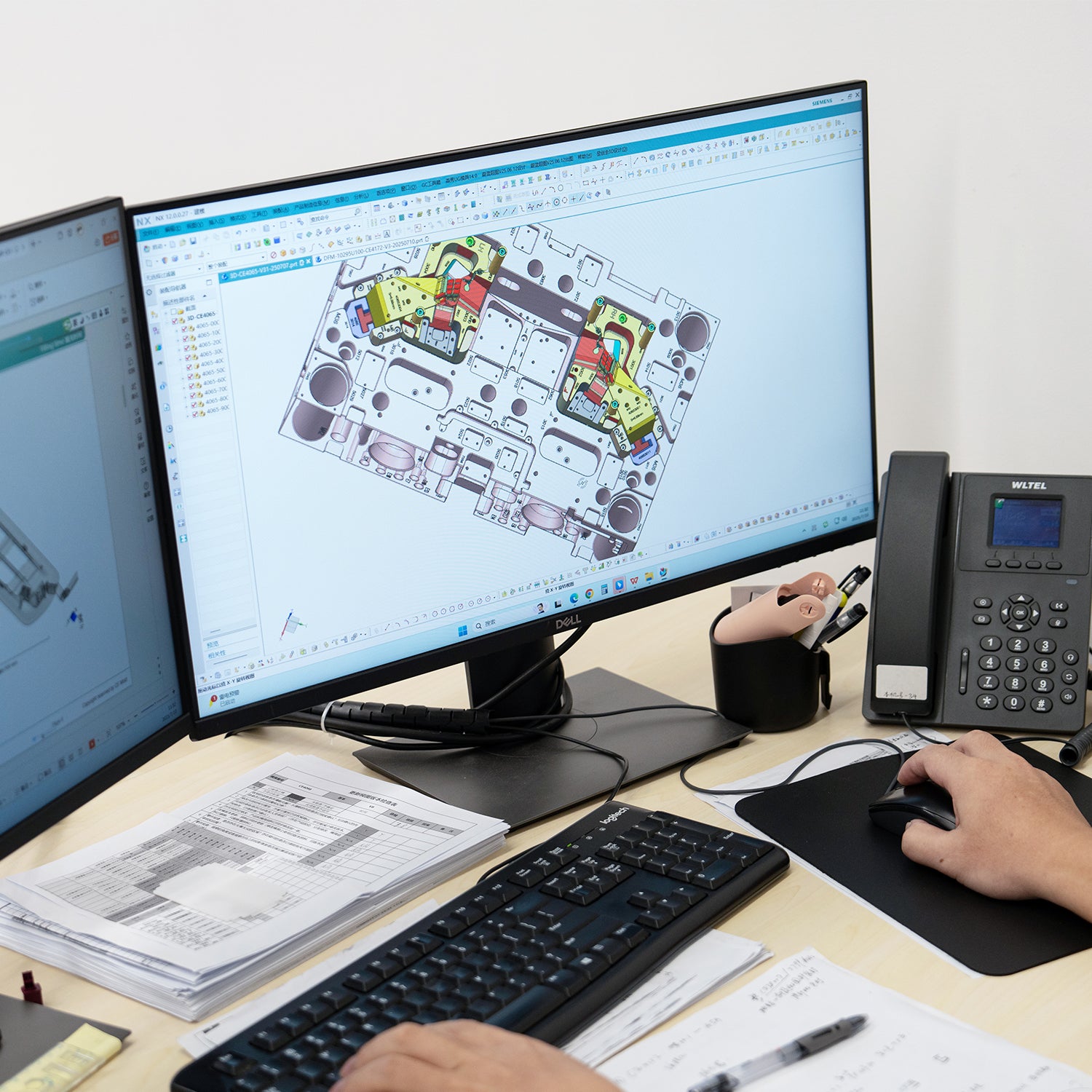

关键运动特性在设计阶段确定,而不是在试模中被动发现。运动方式、公差配合、零件之间的关系及检测逻辑,都在钢材切削前完成确认。通过数字化方式提前解决复杂问题,减少后期修正与反复试模,使制造过程更加顺畅。
前置工程保障模具稳定生产

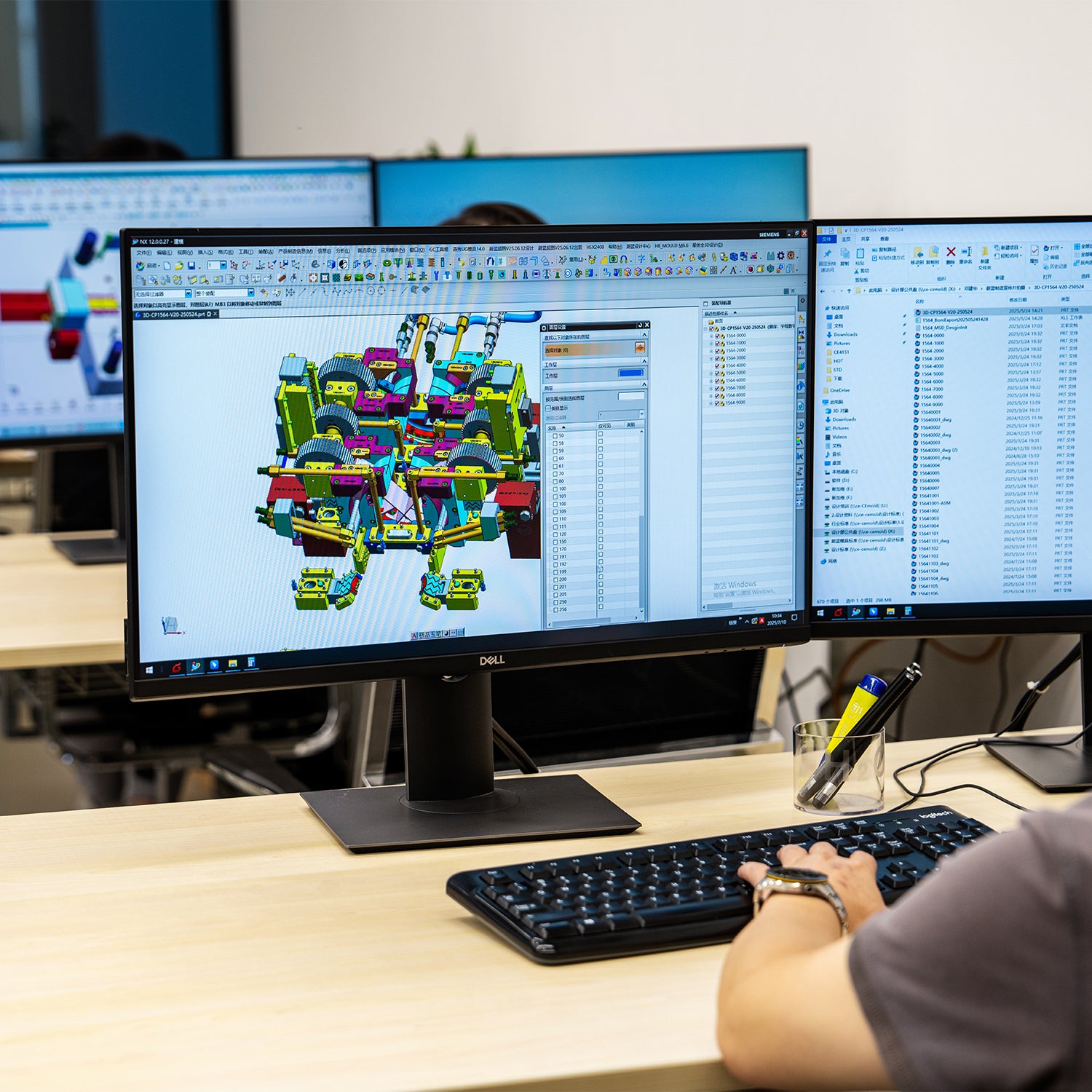

模具制造始于深入的工程规划,而不是在后段修正问题。我们在加工前完成模具设计与项目规划,提前识别结构、加工及生产风险。这种方式让模具在验证阶段更少不确定性,缩短调试周期,并保持长期稳定。

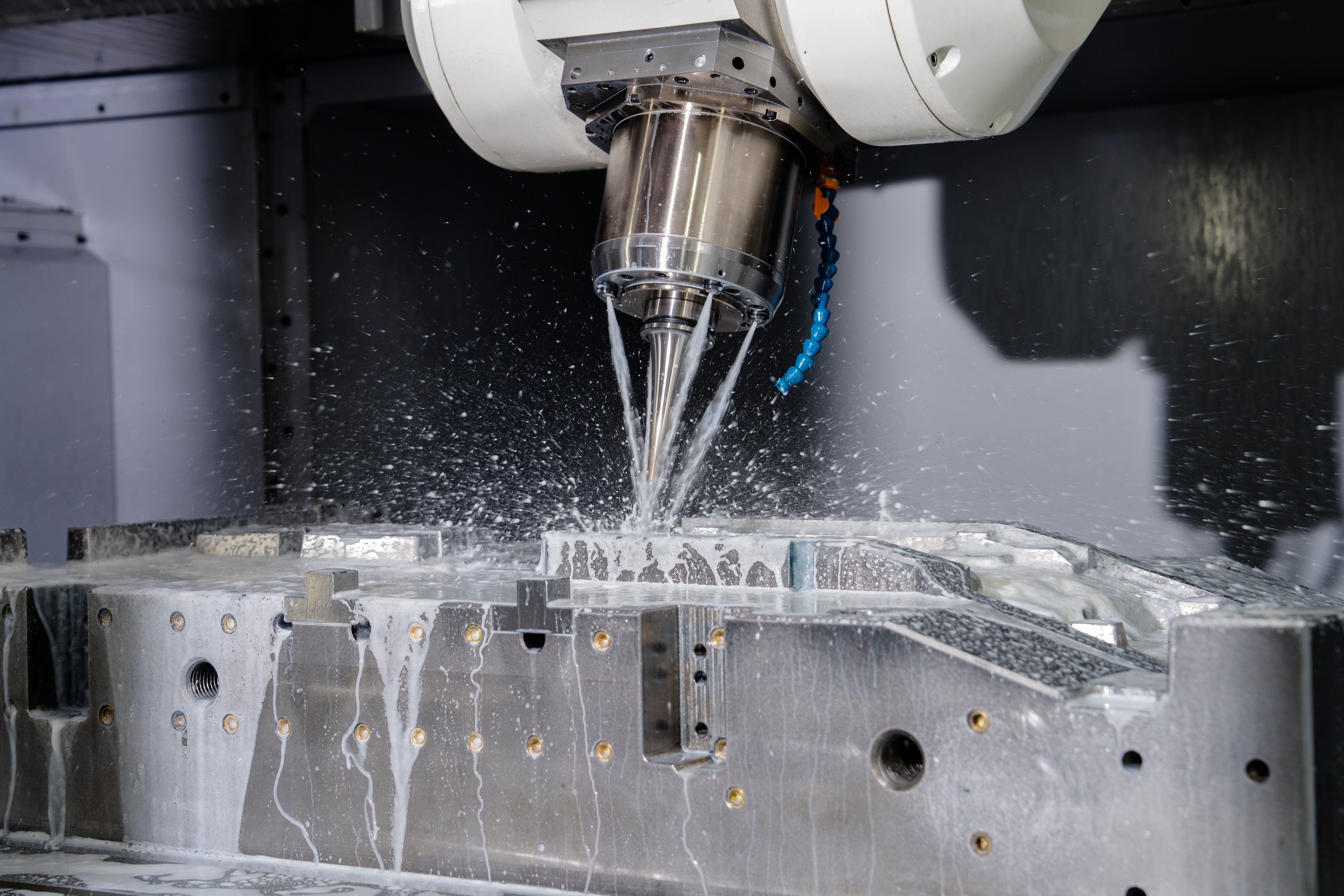

精密加工,是在复杂演变为风险之前,将其纳入控制。加工精度源自周密的工艺规划、纪律化的执行,以及清晰定义的验证节点。每一项决策,都是为了让模具零件在装配时可预测,在量产中保持稳定一致。
在切削开始前,加工顺序、夹具方案、电极设计与参考基准已被完整定义。每一道工序均经过规划,以降低不同机台、不同班次及不同人员之间的变量。减少现场临时决策,避免细微偏差在后续装配或性能中被放大。
精细特征的紧公差,与大型结构件同样受到严格控制。复杂几何与多方向加工被视为相互关联的整体系统。零件在加工、流转与装配过程中,位置关系始终保持稳定。

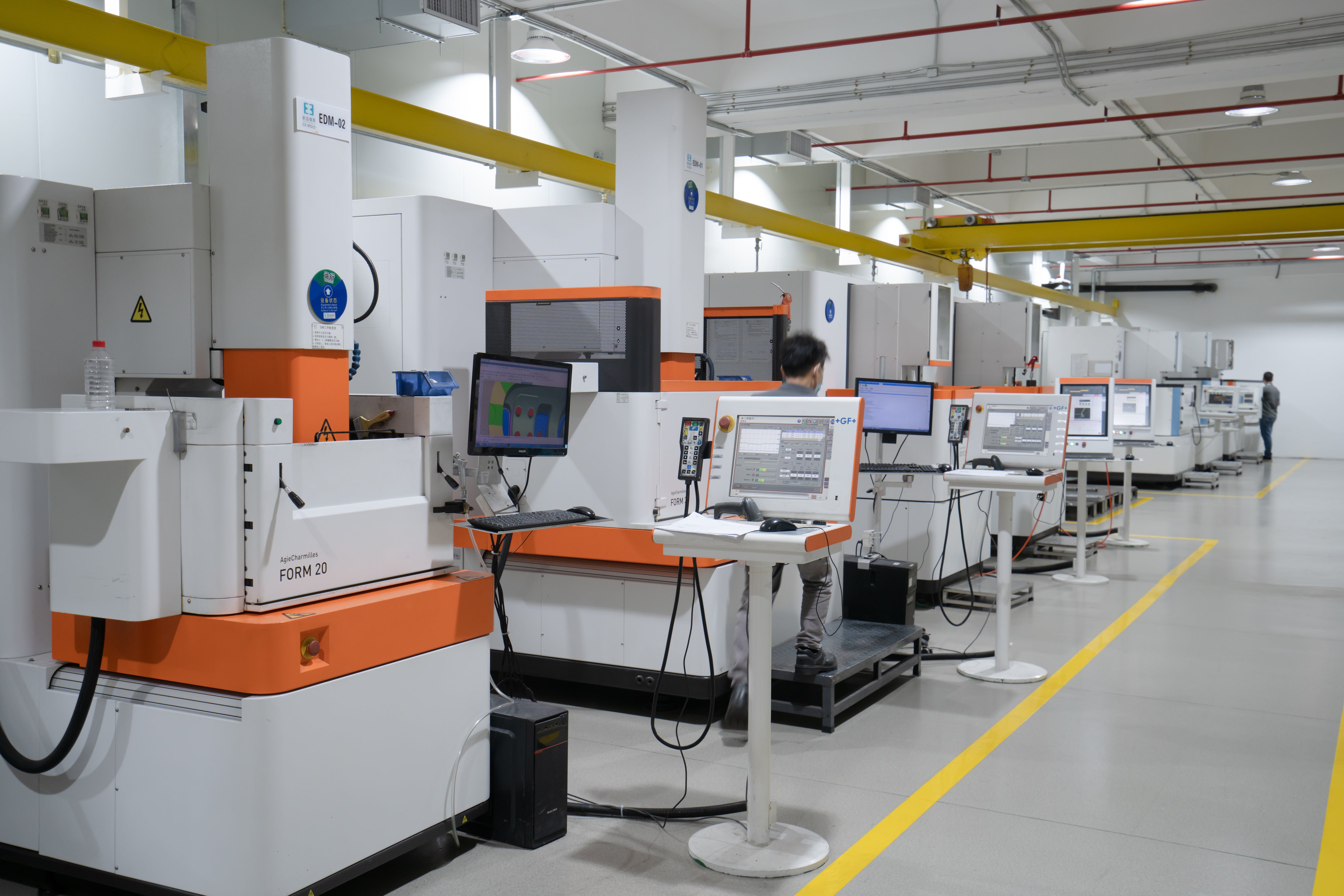

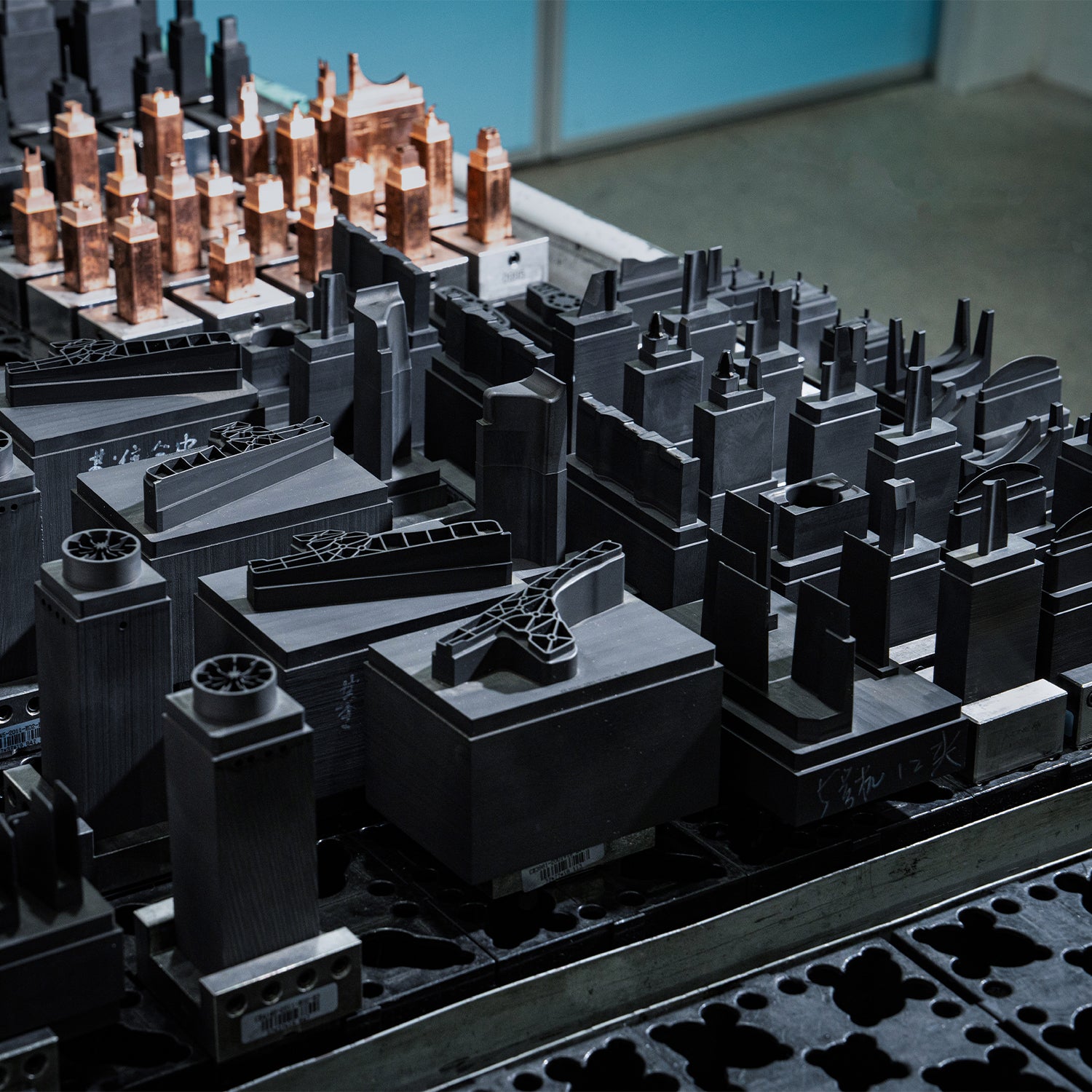

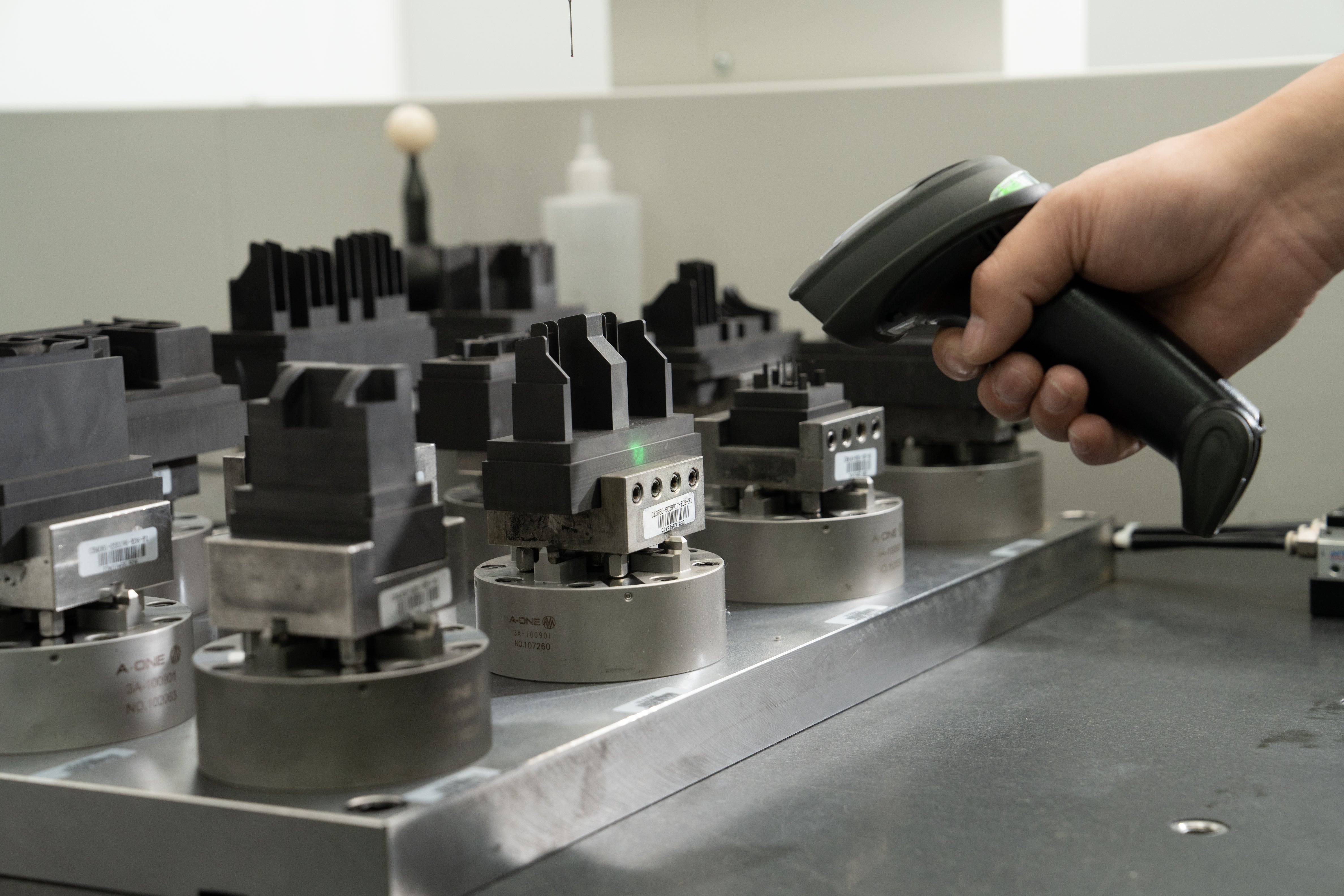

石墨电极用于实现更快速、更稳定的放电加工,并获得更细腻的表面质量。每一个电极在MES系统中拥有唯一标识,关联加工参数、放电顺序、装夹方式与检验记录。操作人员通过扫码执行既定流程,确保不同机台、不同班次及不同人员之间的一致性。

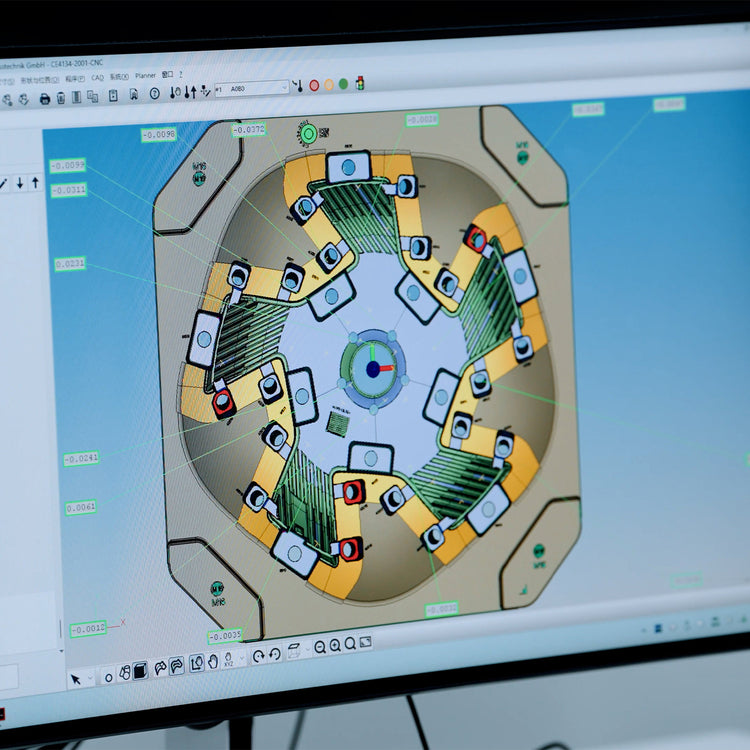

关键尺寸在预设阶段使用ZEISS CMM系统进行验证。检验节点与测量方法在工程阶段已完成规划,检测结果直接指导下一道工序。通过前置验证,将偏差控制在影响装配或试模之前。

抛光:可预测的完美表面

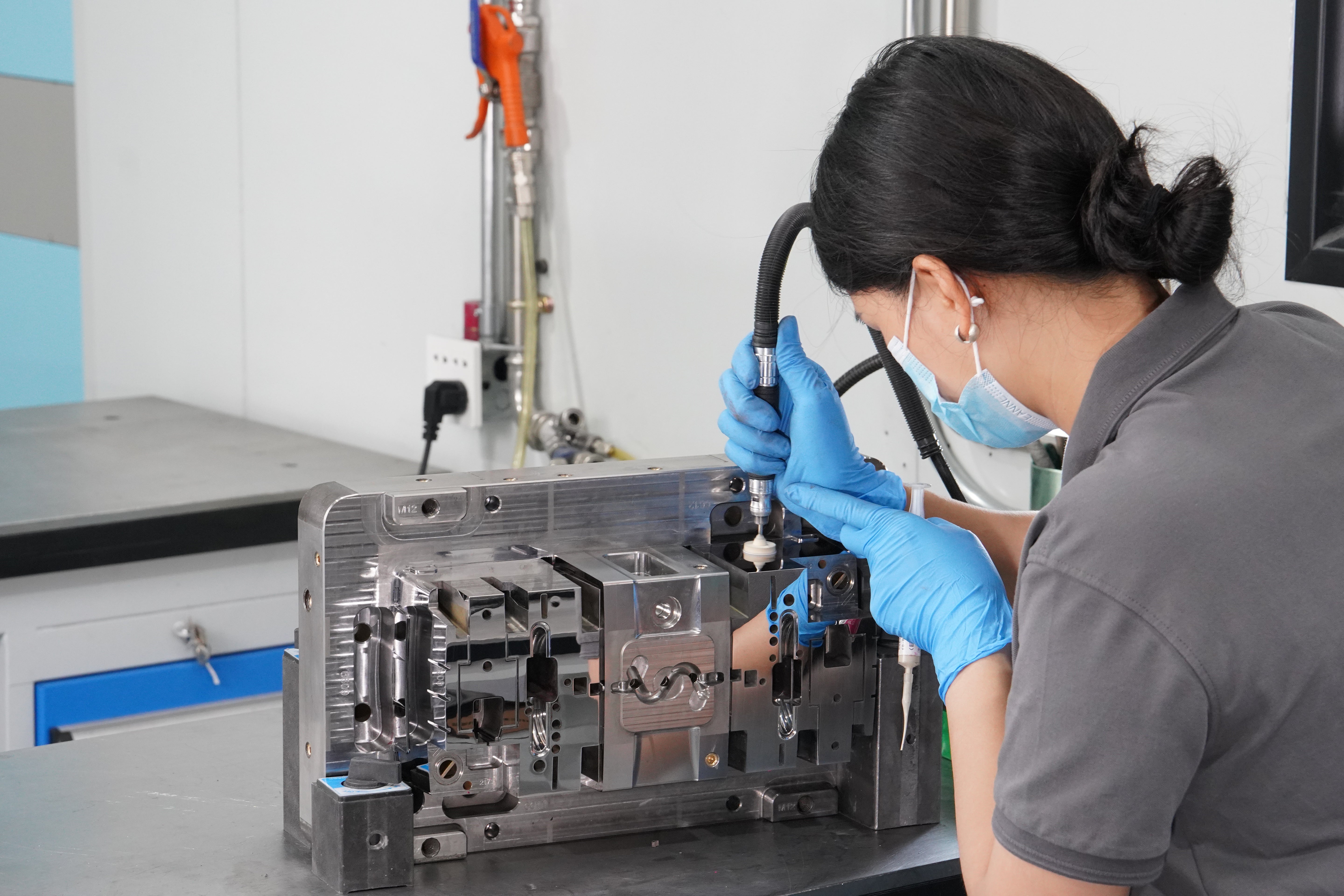

模具表面质量决定产品的外观和触感。工艺路线自始定义,分阶段执行标准化步骤,关键尺寸使用表面粗糙度仪测量,确保Ra值达标。严格遵循数字样板与操作规范,实现一致、可重复的镜面抛光。

装配:是手工的艺术,更是精密的科学

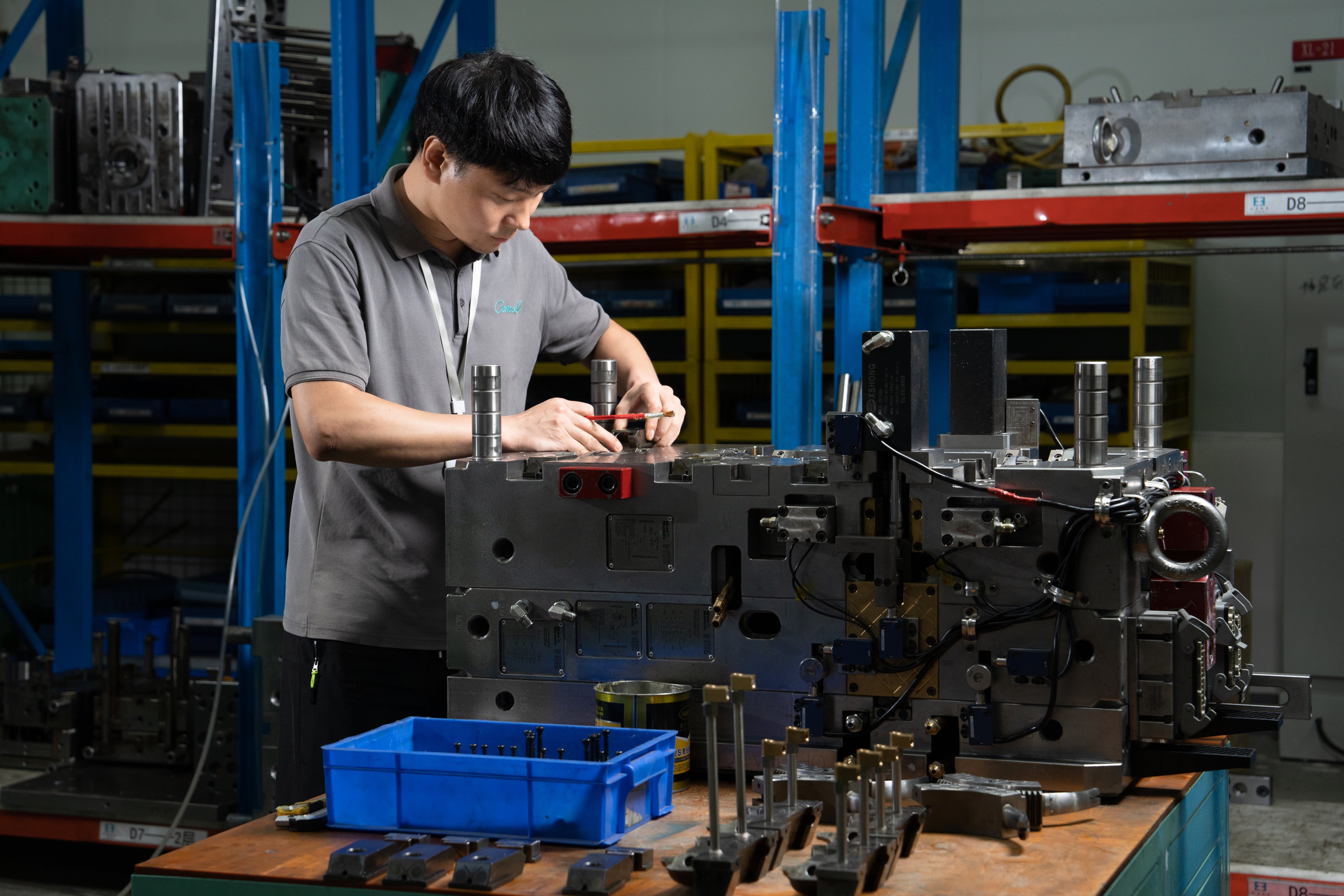

模具装配不仅是零件组合,更是整体功能验证。加工前利用3D CAD进行干涉检查和运动模拟,提前解决配合与运动冲突。零件完成目视检查与尺寸复核,运动部件经百分表测量和行程测试,确保顺滑运行和精确定位。电热系统独立测试,水路与气路高压保压,保障可靠性和稳定生产。此流程减少调试时间,加快投产速度,降低试模次数,缩短交付周期。

硅胶复模检查:在模具投产前终结潜在问题
重要模具的关键节点,我们都会执行硅胶复模检查,这能帮助我们提前发现模具内部的细微瑕疵,消除意外成本。这就好像为模具制作指纹来检查每一处细节是否被完美制造,代表了我们对于“第一次就做对”理念的坚定承诺。

科学试模与验证

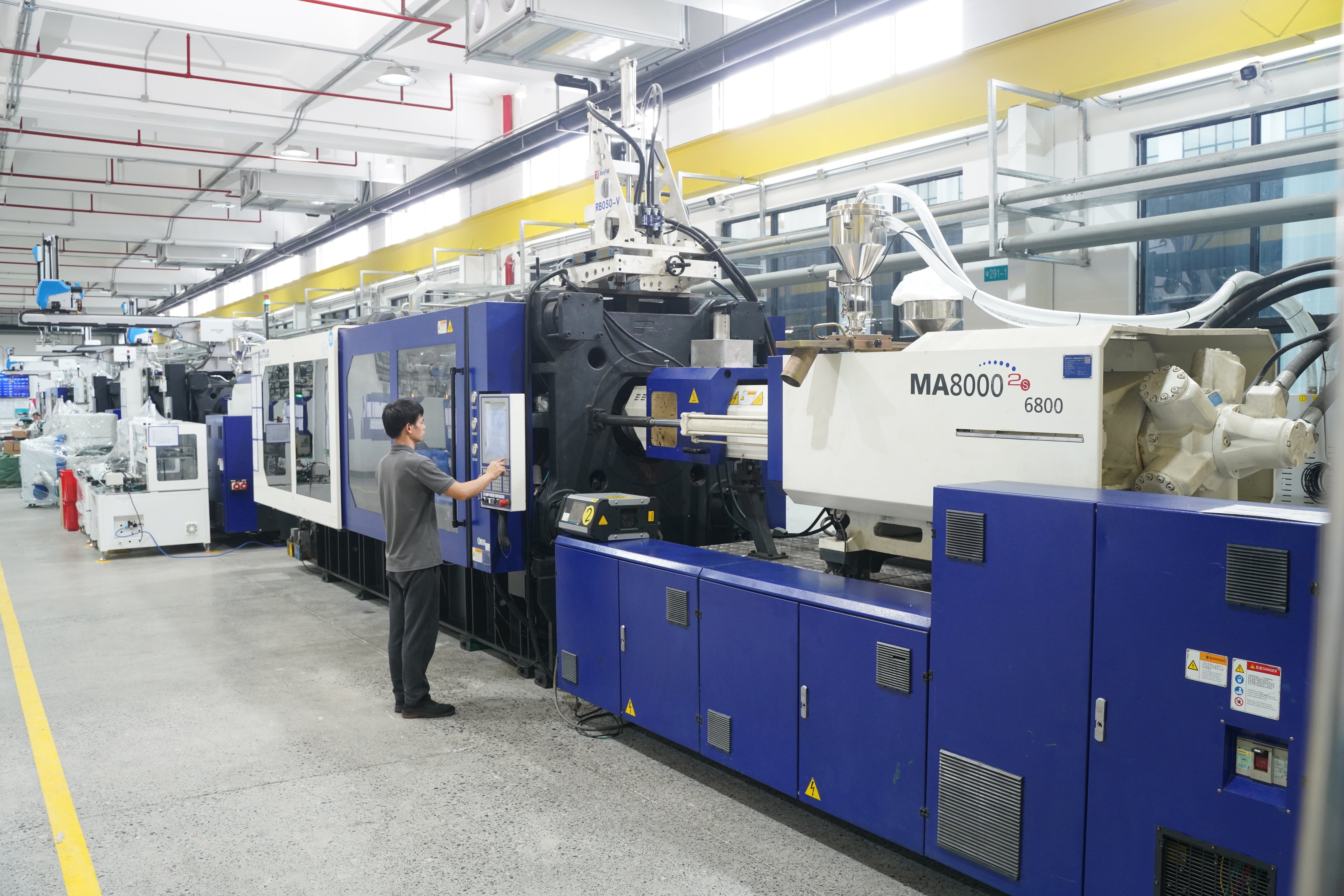

我们的目标不仅是通过试模,而是确保模具能够稳定投产。我们遵循科学方法,对每一套模具进行全面评估。内部设备覆盖40T–800T高低速注塑机,支持2K/3K多材料、包胶、IML及气辅成型。我们力求在首轮试模中发现所有潜在问题,将风险消除在量产前。

工程驱动试模
试模以工程目标为导向,而非个人偏好。我们验证模具行为是否符合原始设计和Moldflow假设,包括浇注平衡、翘曲趋势、排气效率、温控效果、模具动作及零件尺寸。我们宁可提前发现问题,也不选择掩盖表面缺陷。

长周期运行:确保生产稳定
首轮试模完成后,模具通常会进行2至4小时的连续运行,以验证零件质量和模具的长期稳定性。在运行过程中,我们监控活动部件、型腔表面、排气性能及工艺一致性,确保模具能够长期可靠运行,降低下游风险,并顺利过渡到量产阶段。
常见问题解答
报价注塑模具需要哪些信息?
请提供3D零件模型、带尺寸的2D图纸、树脂等级、颜色和表面处理要求、年产量、预计产品寿命、首选模穴数、关键公差、目标注塑机以及期望的T1日期。如果某些项目尚未最终确定,请提供您的商业产量预测和应用要求。然后我们可以推荐切实可行的塑料注塑模具设计,并明确报价中所包含的假设条件。
注塑模具成本是如何计算的?
注塑模具成本取决于零件尺寸和复杂度、型腔数、模具钢材、预期模具寿命、流道和热流道系统、滑块或顶杆、冷却设计、公差、表面粗糙度以及验证范围。评估生产模具时,应综合考虑成型周期、维护、预期产量和零件成本,而不仅仅是初始模具价格。我们的报价是根据实现您生产目标所需的模具配置提出的。
制作定制注塑模具并获得T1样品需要多长时间?
项目进度取决于设计成熟度、模具尺寸和复杂度、钢材和零部件的供应情况、加工、组装及验证要求。在完成可制造性设计(DFM)和模具设计评审后,我们将提供项目里程碑计划,涵盖从设计批准和开模到模具组装、T1试模、修改及最终批准的各个阶段。在报价阶段告知所需的T1日期,有助于我们评估产能并及早识别进度风险。
你们在模具制造前提供 DFM 和 Moldflow 分析吗?
是的。我们的前置工程审查在钢材切割前,会评估可制造性、壁厚、拔模斜度、收缩率、分型线、浇口、流道、脱模、冷却、公差以及模具动作。根据需要,还会使用 Moldflow 分析来评估充填平衡、翘曲、排气和温度变化。这些前期工作有助于减少反复修改模具,并使过渡到注塑生产更加稳定。
如何选择模具钢以及预估模具寿命?
模具钢材和零部件的规格根据树脂的磨蚀性或腐蚀性、年产量、要求的模具寿命、零件表面光洁度、公差、成型周期以及维护条件进行选择。多穴注塑模具和高性能工程材料可能需要与小批量模具采用不同的结构。在开始制造前,我们会记录并提交拟定的模具配置和预期的运行要求供您审核。
如何测试和验证新的注塑模具?
我们将首次试模结果与已批准的设计和工程假设进行评估,包括充填平衡、翘曲、排气、温度控制、模具运动和零件尺寸。在进行初步修正后,模具通常会连续运行2至4小时,以检查零件质量和生产的长期稳定性。最终的取样和检验方案将根据您的图纸和审批要求确定。
模具归谁所有?能否进行转让或维护?
报价单和采购协议中应明确规定模具的所有权、存放、预防性维护、维修责任、文件记录及移交条款。如果注塑模具必须在其他工厂运行,或需符合特定的客户模具标准,请在发出报价请求(RFQ)时告知我们。随后,我们将评估机器兼容性、模架和零部件要求、出口准备工作,以及您的项目所需的移交文件。
