注塑模具制造：钢材成为生产工具之前会发生什么？

一个制成的模具从外部看起来很简单。但要达到这个状态却并非易事。注塑模具制造涉及设计转换、机械加工、电火花加工、抛光、检验、组装和试模，每个阶段都建立在前一个阶段的基础上。如果某个阶段在未经适当审查的情况下被压缩，问题可能会进入试模或生产阶段，届时纠正这些问题通常会花费更高且更具破坏性。对于任何管理模具项目的人来说，了解每个阶段发生的事情是提出正确问题和设定实际期望最实用的方法。

从产品数据到模具结构规划

在任何钢材被触及之前，产品设计需要被转换为模具结构。这个阶段决定了模具将如何建造，它需要哪些组件，以及它将如何在生产寿命内持续稳定地生产零件。

起点是确认的零件设计，通常是带有公差和材料规格的3D CAD文件。在此基础上，模具设计团队开发完整的模具结构，包括：

• 分型线和型腔布局：模具如何分开以及零件如何放置在其中
• 型芯和型腔设计：构成零件几何形状的阳模和阴模部分
• 浇口和流道系统：塑料进入模具的位置以及它如何流向型腔
• 冷却水道布局：如何从模具中散热以控制循环时间和零件稳定性
• 顶出系统：每个循环后，成品零件如何从模具中推出
• 侧向抽芯机构或斜顶：无法直接从模具中脱模的倒扣特征所需的移动组件

模具结构规划还定义了电火花加工需要哪些电极，每个组件将使用哪些钢材等级，以及型腔每个区域适用的表面光洁度要求。这些决策塑造了随后的整个加工计划。

机械加工、电火花加工和抛光如何塑造模具质量

模具结构确定后，制造阶段就开始了。这是设计意图被转化为钢材的地方，这种转化的质量决定了模具的性能。

数控加工和电火花加工

数控加工（CNC Machining），即计算机数控加工，负责模具型芯和型腔的初步成型。它通过直接根据模具设计文件移除材料来创建工具的主要几何形状。严格的公差和持续的机器校准是这个阶段所必需的，因为型腔的尺寸变化会影响随后生产的注塑零件的尺寸。

电火花加工（EDM）用于数控加工无法触及或无法干净生产的特征。尖锐的内角、精细的筋条、深窄的槽以及复杂的电极几何形状都通过电火花加工来处理。该过程使用带电电极以高精度从钢材中电蚀材料，这对于切割工具会留下刀痕或无法物理进入的区域至关重要。

抛光和表面处理

加工完成后，型腔表面根据零件要求进行抛光或纹理化处理。高光泽表面需要通过越来越精细的等级进行逐步手工抛光，直到达到规定的表面粗糙度。纹理表面在抛光完成后通过化学蚀刻应用。

表面处理是时间敏感的，不能急于求成。型腔的最终表面状况决定了零件的外观以及在顶出过程中它们从模具中脱模的顺畅程度。不一致的抛光可能会在注塑零件表面上表现为雾状、划痕或不均匀的光泽。

为什么检验点应内置于流程中

注塑模具制造中的检验并非生产结束时的一次性检查。它应该分布在整个过程中，并在每个主要阶段设有明确的检查点。

数控加工后的尺寸检验在电火花加工开始之前，确认型腔和型芯的几何形状与设计相符。此时发现尺寸问题通常更容易纠正。如果在电火花加工和抛光之后才发现相同的错误，则需要显著更多的返工。

在管理良好的模具制造中，关键检验点包括：

• 数控加工后检验：对照设计公差检查型芯和型腔尺寸
• 电极验证：在使用前测量电极，以确认它们将产生正确的几何形状
• 电火花加工后检验：检查精细特征的正确深度和形状
• 表面光洁度验证：在组装前，对照规定要求测量型腔表面粗糙度
• 组件配合检查：在最终组装开始前，检查所有模具组件的正确配合

跳过或压缩这些检查点的塑料模具生产会将风险转移到试模和生产阶段，届时纠正将更加昂贵且更具破坏性。

模具组装和试模如何确认工具就绪

一个已经完全加工和抛光的模具尚未成为一个生产工具。组装和试模是确认它将实际工作的方法。

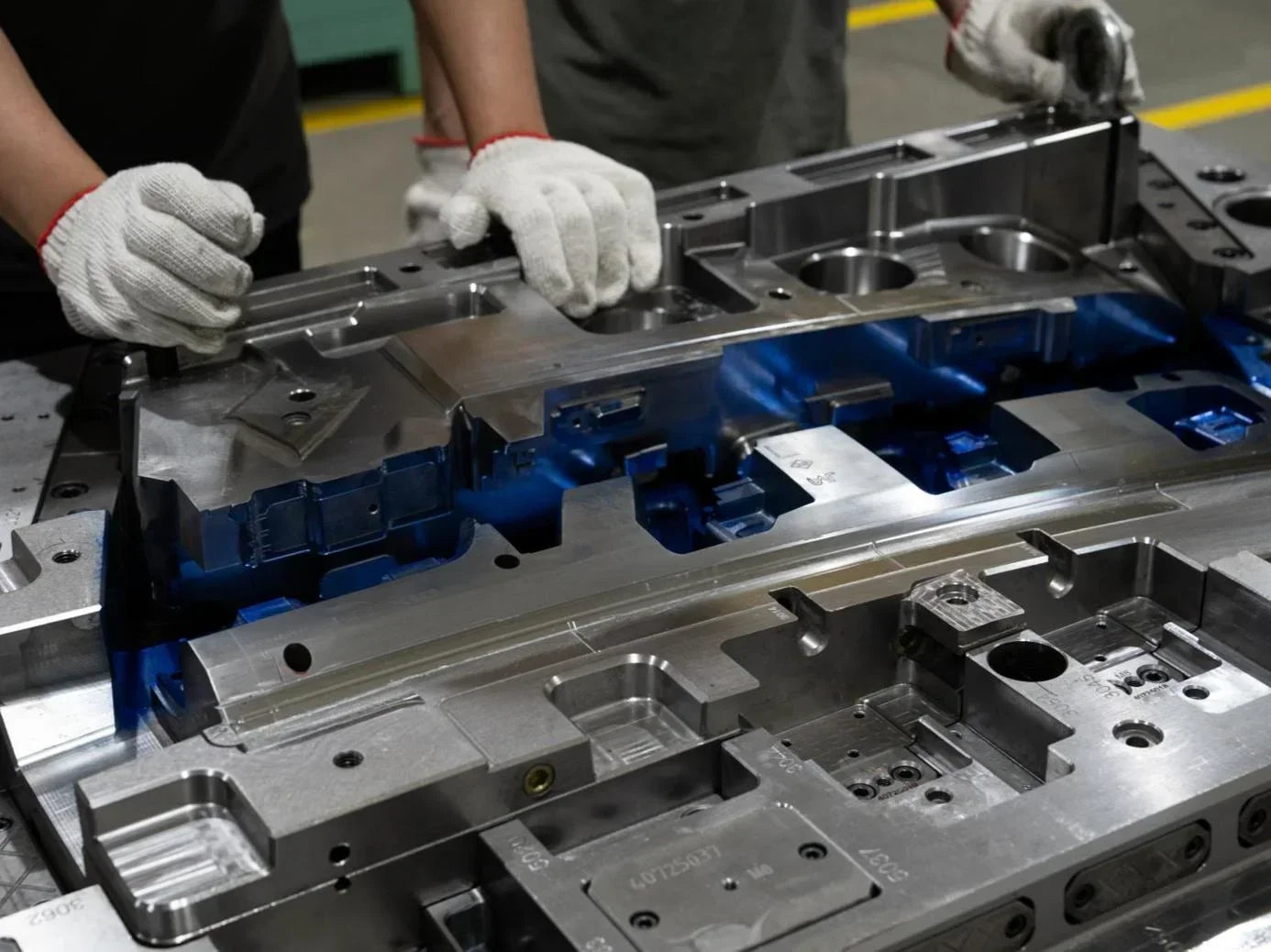

模具组装

模具组装将型芯、型腔、冷却系统、顶出组件、侧向抽芯机构和所有支撑结构组合在一起。在模具首次合模之前，每个组件都需要正确配合和功能。移动组件会进行测试以确保平稳运行。冷却连接会验证其正确的布线、密封和流量。分型线接触会在整个模具面上进行检查，以确认均匀合模。

在组装过程中发现的问题会在任何塑料运行之前在工作台上解决。这是在机械或配合问题演变成试模失败之前，抓住问题的最后低成本机会。

试模和首件评估

首次试模，通常称为T1，是模具首次在实际生产条件下在注塑成型机上运行。T1期间生产的零件将根据零件图纸进行测量和评估。这确认了模具是否生产出符合规格的零件，并识别了在批准批量生产之前所需的任何调整。

试模并非形式。它是将所有先前的工程和制造工作与实际生产性能联系起来的验证步骤。通过T1且只需少量修正的模具，是从一开始就正确制造的模具。

制造一个从第一模开始就表现出色的模具

注塑模具制造是一个相互关联的过程。从设计转换到机械加工、检验、组装和试模，每个阶段都建立在之前的基础上。周密的规划和清晰的检查点有助于在模具投入生产之前减少可避免的问题。

WEILAN MFG的注塑模具制造

WEILAN MFG管理整个注塑模具制造过程，从模具结构规划和数控加工到电火花加工、抛光、检验、组装和首件试模。我们的工程团队在每个阶段都保持质量检查点，以确保工具在生产开始前正常运行。联系WEILAN MFG与我们的团队讨论您的模具项目。

注塑模具制造过程常见问题解答

Q1. 模具制造中数控加工和电火花加工的区别是什么？

数控加工使用切削工具创建模具的主要型芯和型腔几何形状。电火花加工（EDM）使用放电来塑造精细的细节、尖锐的内角、深槽以及切削工具难以触及的区域。数控加工通常处理模具的主要几何形状，而电火花加工则支持需要额外精度的详细特征。

Q2. 抛光如何影响注塑模具性能？

抛光影响注塑件的表面以及零件从模具中脱模的难易程度。高光泽零件可能需要更精细的抛光，而纹理或功能表面可能需要不同的光洁度。正确的抛光水平取决于零件的外观要求、材料和脱模行为。早期规划表面光洁度有助于避免模具组装后额外的修正。

Q3. 为什么模具制造需要这么长时间？

模具制造需要时间，因为每个阶段都依赖于前一个阶段。模具设计必须在机械加工之前完成。机械加工必须在电火花加工、抛光、检验、组装和试模之前完成。如果某个步骤被仓促或跳过，问题可能会在试模或生产期间出现。受控的时间表有助于减少返工并支持更稳定的模具结果。

Q4. 如果在首次试模期间发现问题会怎样？

如果在首次试模期间发现问题，团队会审查问题是否源于模具、成型工艺、材料或零件设计。有些问题可以通过调整工艺设置来改善。其他问题可能需要模具修正，例如修改排气、浇口尺寸、顶出或局部钢材状况。修正完成后，模具将再次进行测试。

Q5. 注塑模具制造与标准机械加工有何不同？

标准机械加工通常生产成品零件或组件。注塑模具制造生产的工具必须随着时间的推移反复创建注塑件。这意味着模具必须考虑型腔精度、冷却、排气、顶出、表面光洁度、移动组件、检验和试模。目标不仅是精确加工钢材，而且是制造一个能够支持稳定生产的工具。
