Una guía completa de sobremoldeo

Imagine tener en tus manos una herramienta eléctrica de primera calidad o un cepillo de dientes de alta gama. La textura suave y adherente fusionada perfectamente con el cuerpo de plástico rígido no se logró por casualidad. Esa conexión perfecta proviene de una técnica de fabricación especializada llamada sobremoldeo. Permite a los ingenieros combinar diferentes materiales en una sola pieza sólida. Comprender la mecánica de la unión ayuda a los diseñadores a crear productos que lucen mejor, duran más y son más cómodos de sostener.

¿Qué es el sobremoldeo?

El sobremoldeo es un proceso de moldeo por inyección de varias etapas. Una sola pieza se fabrica utilizando dos o más materiales diferentes, típicamente un elastómero blando en capas sobre una base de plástico rígido o metal.

Piensa en la técnica como una forma de "revestir" un producto con capas protectoras o funcionales. El componente base, conocido como sustrato, se produce primero. Un segundo material, el sobremolde, se inyecta directamente sobre o alrededor del sustrato. El resultado es un componente unificado que funciona como una sola pieza sin necesidad de adhesivos, tornillos o soldadura ultrasónica. Debido a que los materiales se unen mediante adhesión química o entrelazado físico, la unión permanece altamente duradera en condiciones industriales exigentes.

Sobremoldeo vs. Moldeo por inserción vs. Moldeo de doble inyección (2K)

Elegir el método de producción adecuado determina el costo final y la calidad del producto. Si bien estos tres términos a menudo se usan indistintamente, representan enfoques mecánicos distintos con diferentes requisitos de herramental.

Conocer las diferencias entre estos métodos ayuda a los gerentes de proyecto a asignar los presupuestos de manera efectiva. El moldeo por inserción implica colocar una pieza prefabricada en un molde e inyectar plástico alrededor de ella. Este método es ideal para añadir roscas metálicas o componentes electrónicos a una carcasa de plástico. En contraste, el moldeo de doble inyección (2K) o de múltiples inyecciones utiliza una máquina compleja con dos barriles de inyección separados. La máquina rota el molde después de la primera inyección, permitiendo que el segundo material fluya inmediatamente. El moldeo 2K se utiliza para producciones de alto volumen donde la precisión y la velocidad son las principales prioridades. El sobremoldeo estándar generalmente se refiere a un proceso de dos pasos donde el sustrato se mueve de una máquina a otra, ofreciendo un equilibrio entre costos de herramientas más bajos y alta flexibilidad de diseño.

El proceso de sobremoldeo en el moldeo por inyección de plástico: paso a paso

El éxito en la producción requiere una serie de movimientos mecánicos cuidadosamente cronometrados. Cada etapa debe ocurrir dentro de rangos de temperatura específicos para asegurar una fuerte unión entre las diferentes capas del componente.

El ciclo comienza con la fabricación del sustrato. Una vez que la base rígida se ha estabilizado, se transfiere a la segunda cavidad del molde para la etapa de sobremoldeo. Algunas fábricas utilizan brazos robóticos para transferir las piezas, mientras que otras confían en la colocación manual. Durante la segunda etapa, la resina de sobremoldeo entra en la cavidad bajo alta presión. El calor de la resina fundida derrite ligeramente la superficie del sustrato, creando una fusión química. Finalmente, la pieza pasa por una fase de enfriamiento controlado. El enfriamiento preciso evita que los materiales se separen debido a las diferentes tasas de contracción, lo que produce un producto terminado listo para su uso inmediato.

Combinaciones de materiales comunes y sus beneficios

La selección del par de materiales adecuado es la decisión más crítica en la fase de diseño. Ciertos polímeros se unen de forma natural, mientras que otros requieren bloqueos mecánicos para permanecer unidos con el tiempo.

Plástico rígido sobre plástico rígido

El uso de dos tipos de plástico duro permite diseños visuales llamativos y estructuras reforzadas. Los diseñadores a menudo utilizan este método para crear ventanas transparentes en carcasas opacas o para añadir colores contrastantes para la marca. Dicha combinación proporciona una excelente integridad estructural al tiempo que reduce el peso del ensamblaje.

Elastómero blando sobre plástico rígido

La aplicación más común implica la superposición de elastómero termoplástico (TPE) o poliuretano termoplástico (TPU) sobre materiales como ABS o policarbonato. Estas empuñaduras proporcionan confort ergonómico y resistencia al deslizamiento. La capa blanda actúa como amortiguador, protegiendo los componentes internos de caídas o vibraciones fuertes durante el funcionamiento.

Caucho o elastómero sobre metal

Las aplicaciones industriales a menudo requieren la resistencia del acero combinada con las propiedades de sellado del caucho. El sobremoldeo de un elastómero sobre un inserto metálico crea una junta permanente o una funda protectora. El metal proporciona el esqueleto, mientras que el caucho ofrece una barrera impermeable o una superficie que no daña para tareas delicadas.

Por qué los fabricantes eligen el sobremoldeo para el diseño de productos

Más allá de la sensación táctil de un producto, la técnica ofrece importantes ventajas financieras y funcionales. Resuelve problemas de ingeniería complejos que los métodos de ensamblaje tradicionales simplemente no pueden manejar de manera efectiva.

Eliminar la línea de montaje es un factor principal para usar el método. Cuando una pieza sale del molde terminada, desaparece la necesidad de mano de obra manual para pegar o atornillar piezas. Un menor número de piezas conduce a menos puntos de falla. Además, el proceso crea sellos herméticos e impermeables que son imposibles de lograr con juntas separadas. Los sellos integrados permanecen en su lugar durante la vida útil del producto, evitando fugas en dispositivos médicos o electrónicos subacuáticos. El atractivo estético también permite a las empresas cobrar una prima por productos que se ven y se sienten de alta calidad.

Materiales clave y compatibilidad química

Una unión es tan fuerte como la química entre las resinas. Sin compatibilidad, el sobremolde se desprenderá como una pegatina, arruinando la funcionalidad de todo el componente.

Los fabricantes de resina proporcionan tablas de compatibilidad detalladas que todo ingeniero debe consultar. Por ejemplo, el TPE se adhiere excepcionalmente bien al ABS, al policarbonato y al nailon. Sin embargo, materiales como el polipropileno o el polietileno son notoriamente difíciles de unir sin imprimaciones químicas especializadas o tratamientos superficiales. El poliuretano termoplástico (TPU) es otra opción popular para la capa de sobremolde debido a su alta resistencia a la abrasión y compatibilidad con el aceite. Cuando la unión química es imposible, los diseñadores deben confiar en el enclavamiento mecánico para asegurar las capas, lo que añade complejidad al diseño del molde pero garantiza que los materiales permanezcan unidos.

Diseño para la fabricación de piezas sobremoldeadas

La creación de un plano para una pieza sobremoldeada requiere una profunda comprensión de la física y la dinámica de fluidos. Pequeños errores en la fase de diseño a menudo conducen a costosos defectos durante la producción.

Métodos de adhesión: unión química frente a unión mecánica

Confiar únicamente en la fusión química es arriesgado si el producto se enfrenta a temperaturas o productos químicos extremos. Los diseñadores a menudo incluyen "enclavamientos mecánicos", que son orificios, ranuras o características envolventes en el sustrato. Estas características permiten que el sobremolde fundido fluya y se envuelva alrededor de la base, bloqueando físicamente las dos piezas juntas independientemente de la afinidad química.

Espesor óptimo de la pared y control de la contracción

Si el sobremolde es demasiado grueso, se encogerá más que el sustrato durante el enfriamiento, lo que provocará que la pieza se deforme. Mantener un espesor de pared entre 1.5 mm y 3 mm suele ser ideal. El espesor constante en toda la pieza facilita un enfriamiento uniforme y reduce el riesgo de tensiones internas que podrían provocar grietas o delaminación con el tiempo.

Diseño de molde de precisión y áreas de cierre

El "cierre" es el área donde las mitades del molde se unen para evitar que el material se escape. Debido a que el sobremolde fluye sobre una pieza preexistente, el sello debe ser increíblemente hermético. Cualquier espacio causará "rebaba", que es el exceso de plástico que se ve desordenado y requiere un recorte manual. Se necesitan herramientas de alta precisión para mantener líneas de separación limpias.

Textura de la superficie y diseño de agarre ergonómico

La textura de la superficie del molde determina cómo se siente el producto final. Un molde liso produce un acabado brillante, pero un molde texturizado crea un agarre mate y de alta fricción. Los diseñadores deben calcular los ángulos de desmoldeo cuidadosamente. Una pieza con una textura pronunciada necesita un ángulo más pronunciado para salir del molde sin rasgar el material blando durante la expulsión.

Aplicaciones industriales específicas del sobremoldeo

La versatilidad del proceso lo convierte en un pilar en casi todas las industrias modernas. Desde el quirófano hasta el salpicadero de un coche de lujo, la tecnología está en todas partes.

Componentes médicos

En el campo médico, la higiene es la máxima prioridad. Los mangos sobremoldeados en instrumentos quirúrgicos proporcionan una superficie no porosa que es fácil de esterilizar. Los sellos integrados en catéteres y sistemas de suministro de fluidos evitan la contaminación. Las superficies de tacto suave también reducen la fatiga de las manos de los cirujanos durante procedimientos largos, lo que mejora la seguridad de la operación.

Piezas automotrices

Los coches utilizan la tecnología tanto por belleza como por función. Los botones del salpicadero suelen presentar iconos sobremoldeados que permiten el paso de la luz al tiempo que son suaves al tacto. Debajo del capó, los soportes amortiguadores de vibraciones y los conectores de cableado resistentes a la intemperie dependen de la unión permanente entre el plástico y los elastómeros para sobrevivir en entornos hostiles.

Electrónica de consumo

Los smartphones y los dispositivos wearables son quizás los ejemplos más visibles de esta técnica. Las fundas protectoras para teléfonos utilizan una carcasa exterior dura con un forro interior suave para absorber los impactos. Los monitores de actividad física a menudo usan una única correa sobremoldeada que alberga los componentes electrónicos sensibles, manteniendo el agua y el sudor alejados del circuito interno.

Herramientas y mangos industriales

Los taladros, sierras y llaves de alta resistencia requieren empuñaduras que puedan soportar el aceite, la grasa y los impactos. El sobremoldeo permite que estas herramientas tengan un cuerpo robusto de carcasa dura con una empuñadura ergonómica que reduce el "zumbido" que siente el operador. Tal diseño aumenta tanto la seguridad como la comodidad del usuario.

Desafíos de producción comunes y resolución de problemas

Incluso con un diseño perfecto, el entorno de fabricación introduce variables como la humedad y las fluctuaciones de temperatura. El monitoreo de estos factores es esencial para mantener una baja tasa de desechos.

La delaminación es el dolor de cabeza más común. Si el sustrato está demasiado frío o contaminado con aceites de los dedos, el sobremolde no se adherirá. Mantener un ambiente de sala limpia y precalentar el sustrato puede resolver este problema. Otro desafío es el "derretimiento", donde la resina de sobremolde caliente derrite demasiado el sustrato, lo que hace que los dos colores se mezclen. Esto generalmente requiere ajustar la velocidad de inyección o la temperatura de la segunda resina. El monitoreo constante de la configuración de la máquina ayuda a los técnicos a detectar estos problemas antes de que se produzcan miles de piezas defectuosas.

Criterios de selección para un fabricante de sobremoldeado

No todos los talleres de moldeo por inyección tienen la capacidad de manejar proyectos complejos de sobremoldeado. Elegir un socio requiere una inmersión profunda en su historial técnico y lista de equipos.

Comience por verificar el tonelaje de la prensa y los tipos de máquinas disponibles. Si el proyecto requiere millones de piezas, un fabricante con máquinas de múltiples inyecciones (2K) será más rentable que un taller que utilice transferencias manuales. Solicite un estudio de compatibilidad de materiales y busque asistencia de diseño interna. Un buen fabricante sugerirá cambios en el plano para mejorar el éxito de la unión. Finalmente, verifique sus certificaciones de calidad. Industrias como la médica o la automotriz requieren una estricta adhesión a las normas internacionales para garantizar que cada pieza cumpla con las mismas especificaciones rigurosas.

Preguntas frecuentes

P1: ¿Utilizará moldeo por inserción o moldeo de inyección múltiple?

La decisión depende del presupuesto y del volumen del proyecto. Si el objetivo es producir unos pocos miles de unidades, el moldeo por inserción con transferencias manuales mantiene bajos los costos de las herramientas. Para productos de consumo de gran volumen, el moldeo de inyección múltiple es la opción estándar a pesar de la mayor inversión inicial en maquinaria.

P2: ¿Qué material de sustrato es mejor para la unión de TPE?

El ABS y el policarbonato son los estándares de oro para la unión de TPE. Ofrecen una excelente afinidad química, lo que permite una fuerte "unión por fusión" sin necesidad de trampas mecánicas. Si se utiliza nailon, confirme que el grado de TPE está específicamente formulado para esa resina, ya que los grados estándar pueden tener dificultades para adherirse.

P3: ¿Cómo se prueba la resistencia de la unión en piezas sobremoldeadas?

Las fábricas utilizan "pruebas de pelado" y "pruebas de tracción" para medir la fuerza requerida para separar los materiales. En una unión exitosa, el material mismo debe rasgarse antes de que falle la interfaz de unión. Esto confirma que la conexión química o mecánica es más fuerte que las propias resinas poliméricas.

P4: ¿Es el sobremoldeo más caro que el moldeo por inyección estándar?

El costo inicial de los moldes es mayor porque se requieren dos cavidades separadas o herramientas giratorias complejas. Sin embargo, el costo total de propiedad suele ser menor. Al eliminar los pasos de ensamblaje secundarios y reducir el peso de las piezas, el proceso ahorra dinero a largo plazo.

P5: ¿Se puede sobremoldear silicona sobre plásticos rígidos?

Sí, aunque es más difícil que trabajar con TPE. La silicona requiere altas temperaturas para curar, lo que puede derretir muchos plásticos estándar. Por lo general, se requieren materiales especializados como PPA o nailon de alta temperatura como sustrato. Alternativamente, se utilizan enclavamientos mecánicos para mantener la silicona en su lugar si no es posible una unión química.

Domine su producción con sobremoldeo estratégico

La elección de utilizar el método transforma un componente básico en un producto sofisticado de alto rendimiento. Mediante una cuidadosa selección de materiales y un riguroso diseño para la fabricación, las empresas pueden lograr una ergonomía y durabilidad superiores. Asociarse con un fabricante experimentado garantiza que los desafíos técnicos como la delaminación o el rebose permanezcan bajo control. Utilice estos conocimientos para refinar el próximo ciclo de productos, reduciendo los costos de ensamblaje y brindando una experiencia premium al usuario final. Concéntrese en la unión, y la calidad de la pieza terminada vendrá por sí sola.

Acerca de WEILAN MFG

En WEILAN MFG, entendemos que sus diseños más ambiciosos requieren más que un proveedor de servicios; requieren un socio que hable el lenguaje de las micras. Como fabricante dedicado de moldes de precisión, nos especializamos en salvar la brecha entre los conceptos de ingeniería complejos y la realidad de alto volumen.

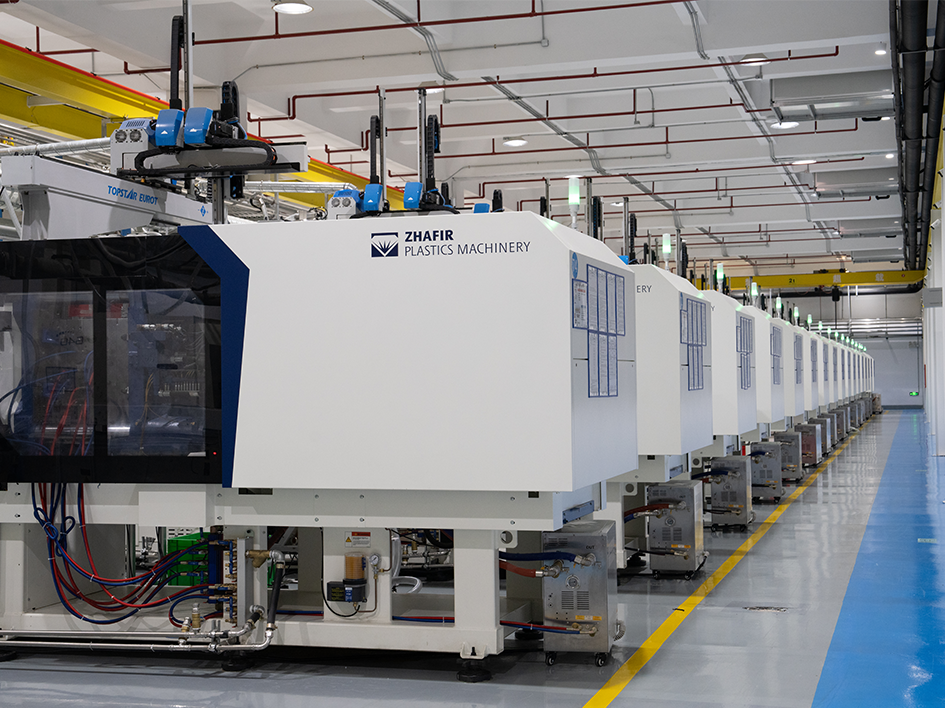

Nuestras instalaciones se basan en la filosofía de que la fabricación de herramientas y moldes es tanto una ciencia como un arte. Utilizamos una flota de máquinas CNC y EDM de alto rendimiento, junto con soluciones avanzadas de gestión térmica como la refrigeración conforme, para garantizar que sus piezas se mantengan uniformes desde el primer disparo hasta el millonésimo. Desde la consulta inicial de DFM hasta la ejecución final del moldeo por inyección de alta precisión, nuestro equipo se enfoca en un objetivo: entregar herramientas duraderas y de alta precisión que impulsen su crecimiento. Ya sea que esté navegando por los estrictos requisitos del sector médico o las demandas de alto volumen de la electrónica de consumo, WEILAN proporciona la experiencia técnica y el rigor de fabricación para hacer realidad su visión.
