La transición de un diseño digital a un producto físico es un proceso de alto riesgo en el que un solo micrón puede determinar el éxito o el fracaso. Para los fabricantes, el reto consiste en mantener esa precisión durante millones de ciclos.
Normas de ingeniería para la fabricación de moldes de precisión de clase mundial
Para alcanzar la excelencia en la fabricación de moldes de precisión, los equipos de ingeniería deben establecer primero un lenguaje común de calidad que se alinee con los estándares industriales globales y los requisitos técnicos rigurosos.
Definición de tolerancias a nivel de micrones en geometrías complejas
La alta precisión se define a menudo por la capacidad de mantener las tolerancias dentro de un rango de ±0,005 mm a ±0,001 mm. Aunque el moldeo por inyección estándar puede ser suficiente para productos de consumo sencillos, las piezas complejas para dispositivos médicos o sensores automotrices requieren un control mucho más estricto. A este nivel, incluso la temperatura ambiente de la planta de fabricación puede causar una expansión del metal que deje a la pieza fuera de especificación.
La exactitud se refiere a qué tan cerca está una medida del valor real, mientras que la precisión se refiere a la repetibilidad de esas medidas. En la producción a gran escala, la precisión es en realidad la más difícil de mantener de las dos. Lograr esto requiere una comprensión profunda de cómo se comportan las geometrías complejas, como las nervaduras profundas o las paredes delgadas, bajo la inmensa presión del proceso de inyección.
El papel del diseño para la fabricación a escala
El Diseño para la Fabricación, o DFM, es el proceso de optimizar el diseño de una pieza para que sea más fácil y rentable de producir. En el mundo de la fabricación de herramientas y moldes, el DFM actúa como una medida preventiva contra futuros defectos. Uno de los aspectos más críticos del DFM para piezas complejas es garantizar un espesor de pared uniforme. Cuando las paredes varían en grosor, se enfrían a diferentes velocidades, lo que genera tensiones internas que provocan que la pieza se deforme o presente marcas de hundimiento.
Los ingenieros también se enfocan en la optimización de la entrada y el canal de alimentación. La entrada es el punto de acceso para el plástico fundido, y su ubicación determina cómo se llena la cavidad con el material. En las piezas complejas, unas entradas mal ubicadas pueden provocar atrapamiento de aire o puntos débiles donde se encuentran los frentes de flujo. Al utilizar software de simulación de flujo, los diseñadores pueden predecir estos problemas y ajustar el diseño del molde antes de cortar la primera pieza de acero. Esta revisión es una parte fundamental de lo que sucede antes de que el acero se convierta en una herramienta de producción.
Tecnologías avanzadas de mecanizado en la fabricación moderna de herramientas y moldes
Una vez finalizado el diseño, el enfoque se traslada a la creación física de la herramienta. La tecnología moderna ha revolucionado la forma en que un fabricante de moldes de precisión maneja los detalles más intrincados.
CNC de alta velocidad y fresado de 5 ejes para cavidades intrincadas

El mecanizado por Control Numérico Computarizado (CNC) sigue siendo la columna vertebral de la industria. Sin embargo, las máquinas tradicionales de tres ejes a menudo son insuficientes para los rebajes y las cavidades profundas que se encuentran en las piezas complejas. El fresado de 5 ejes de alta velocidad permite que la herramienta de corte se mueva a través de los ejes lineales X, Y y Z mientras gira simultáneamente en los ejes A y B.
Este movimiento multieje permite que la herramienta alcance ángulos difíciles en un solo montaje. Reducir el número de montajes es vital porque cada vez que un técnico mueve una pieza de trabajo, existe el riesgo de introducir un pequeño error de alineación. Al terminar una cavidad compleja en un proceso continuo, los fabricantes preservan la integridad absoluta de las dimensiones.
Mecanizado por descarga eléctrica de precisión

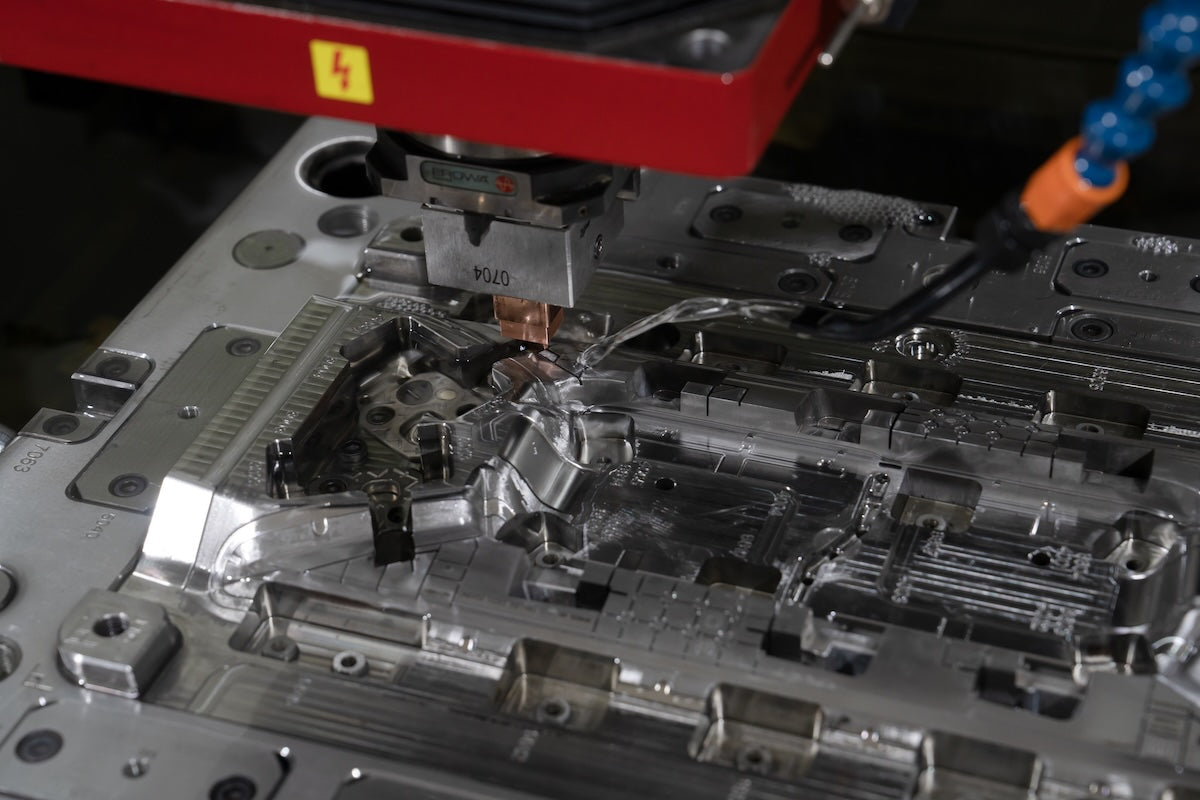

El mecanizado por descarga eléctrica, comúnmente conocido como EDM, utiliza chispas eléctricas para erosionar el metal en lugar de cuchillas de corte físicas. Esto es indispensable para la fabricación de moldes de piezas complejas donde la geometría es demasiado fina incluso para la broca más pequeña. El EDM por inmersión utiliza un electrodo de forma personalizada para «quemar» una forma específica en el acero, mientras que el EDM por hilo utiliza un fino filamento de latón o cobre para cortar metal endurecido como un hilo caliente a través de la mantequilla.
El EDM es el método preferido para crear esquinas internas afiladas y texturas de superficie finas. Debido a que no hay contacto físico entre la herramienta y la pieza de trabajo, no se aplica ninguna fuerza mecánica al acero, lo que evita que el material se deforme durante el proceso de mecanizado.
Refrigeración conforme para estabilidad térmica a escala
Los canales de refrigeración tradicionales son agujeros rectos perforados en la base del molde. Sin embargo, las piezas complejas rara vez son rectas. Esto crea «puntos calientes» donde el plástico permanece caliente durante más tiempo que en otras áreas, lo que provoca una contracción inconsistente.
La refrigeración conforme utiliza tecnología de impresión 3D para crear canales de refrigeración que se curvan y retuercen para seguir el contorno exacto de la pieza. Esto garantiza que cada milímetro del plástico se enfríe al mismo ritmo. Esto no solo mejora la consistencia de la pieza, sino que también reduce drásticamente los tiempos de ciclo. Un enfriamiento más rápido significa más piezas producidas por hora, lo cual es esencial para lograr escala sin sacrificar la calidad. El mismo equilibrio térmico es aún más importante en el diseño de moldes multicavidad, donde cada cavidad debe llenarse y enfriarse por igual.
El impacto de la metalurgia y el tratamiento térmico en la integridad dimensional
La elección del metal para un molde es tan importante como el mecanizado utilizado para darle forma. La durabilidad del acero determina cuánto tiempo puede el molde producir piezas precisas.
Selección de acero para producción de alto volumen
Para el moldeo por inyección de alta precisión, los fabricantes suelen elegir aceros para herramientas de primera calidad. El H13 es una opción común debido a su excelente resistencia a la fatiga térmica. El S7 se utiliza a menudo para piezas que requieren una alta resistencia al impacto. Para piezas de grado médico o alimenticio, se prefieren aceros inoxidables como el 420 porque resisten la corrosión por humedad o la desgasificación de resinas específicas.
El objetivo de la selección del acero es encontrar un material que pueda soportar la «fuerza de cierre» de la máquina y la naturaleza abrasiva de los plásticos cargados con vidrio sin desgastarse. Incluso unas pocas micras de desgaste en la línea de partición pueden provocar rebabas, que es el exceso de plástico que se filtra fuera del molde.
Tratamiento térmico al vacío y alivio de tensiones
El acero en bruto es relativamente blando. Para sobrevivir a millones de ciclos, debe someterse a un tratamiento térmico para aumentar su dureza. El tratamiento térmico al vacío es el estándar de oro porque evita la oxidación y garantiza que el acero se caliente de manera uniforme.
Además, el «alivio de tensiones» es un proceso en el que el acero se calienta a una temperatura específica para eliminar las tensiones internas causadas por el mecanizado intensivo. Si estas tensiones no se eliminan, el molde podría «reptar» o moverse ligeramente durante varios meses de uso. Este movimiento microscópico es suficiente para arruinar la precisión de una pieza de alta precisión. Para las aplicaciones más exigentes, se utiliza el tratamiento criogénico (enfriar el acero a temperaturas bajo cero) para refinar aún más la estructura molecular y lograr la máxima estabilidad.
Lograr repetibilidad mediante estándares científicos de moldeo por inyección

No importa cuán perfecto pueda ser el molde, si el proceso de inyección es inestable, no se logrará la repetibilidad. El enfoque de moldeo científico por inyección se centra en llevar prácticas basadas en datos a la planta de producción.
Control de procesos basado en datos
Esta metodología se centra en comprender el comportamiento del plástico para optimizar los ajustes de la máquina. Al monitorear las cuatro variables clave como la humedad, la temperatura, la presión y el tiempo, es posible garantizar la repetibilidad de cada inyección.
A través de una serie de estudios, los operadores identifican la «curva de viscosidad» y la «caída de presión» para una resina específica. Estos datos se utilizan para establecer una «ventana de proceso». Mientras la máquina opere dentro de esta ventana, las piezas se mantienen consistentes; sin embargo, si un sensor detecta una desviación, el sistema puede rechazar automáticamente la pieza sospechosa.
Monitoreo en tiempo real y detección de presión en la cavidad
Uno de los avances más recientes en la fabricación de moldes de precisión es colocar sensores directamente dentro de la cavidad. Aunque las máquinas tradicionales miden la presión en la boquilla de inyección, lo que realmente importa es la presión al final de la pieza dentro de la cavidad.
Con estos sensores instalados, se obtiene un «latido» para cada ciclo. Esto facilita la identificación de piezas con llenado insuficiente o cambios en la viscosidad causados por un nuevo lote de materia prima. Este nivel de retroalimentación en tiempo real permite la fabricación «sin luces», donde el sistema se monitorea a sí mismo las 24 horas del día, los 7 días de la semana, para garantizar que la pieza número un millón sea idéntica a la primera.
Protocolos de mantenimiento para mantener la precisión a nivel de micrones
Incluso las mejores herramientas se desgastan con el tiempo. Mantener la precisión durante millones de ciclos requiere un enfoque disciplinado del cuidado de las herramientas y una supervisión profesional regular.
Ciclos de mantenimiento preventivo versus reactivo
El mantenimiento reactivo ocurre cuando algo se rompe. En la producción de alto volumen, esto es un desastre que provoca costosos tiempos de inactividad. Los fabricantes exitosos utilizan mantenimiento preventivo basado en el número de inyecciones.
Una limpieza de «Nivel 1» puede realizarse cada 25.000 inyecciones e implica limpiar las líneas de partición y lubricar los pasadores. Un mantenimiento de «Nivel 4» es un desmontaje completo donde el molde se desarma, se limpia por ultrasonido y se inspecciona en busca de grietas microscópicas o desgaste. Esto garantiza que la herramienta se mantenga dentro de sus especificaciones originales a nivel de micrones durante toda su vida útil.
Preservación de la superficie de la herramienta
El estado de la superficie de la herramienta determina el acabado de la pieza. Al fabricar piezas con acabados de alto brillo o texturas específicas, cualquier rayón o acumulación de «plateado» (residuos de plástico) en el molde será visible.
Para evitar rayones al eliminar los residuos, los fabricantes limpian sus moldes utilizando sistemas especializados de hielo seco o limpieza por ultrasonido. Además, recubrir el molde con nitruro de titanio mejora su dureza superficial y la fluidez del material, protegiendo aún más la inversión.
Preguntas frecuentes
P1: ¿Cuál es la precisión y exactitud del moldeo por inyección para piezas complejas?
El grado de precisión alcanzable mediante el moldeo por inyección depende en gran medida del material, el tamaño de la pieza y la herramienta utilizada. En algunos casos, una empresa especializada puede mantener una tolerancia de ±0,025 mm (características generales) y ±0,005 mm (condiciones críticas) para trabajos de alta precisión. Estos resultados requieren máquinas eléctricas de alta calidad y un control climático preciso para evitar la expansión del material debido al calor.
P2: ¿Cómo se pueden garantizar la precisión y la exactitud al fabricar un molde?
La parte más importante para garantizar la exactitud del molde es implementar una mentalidad de «calidad total», que implica el uso de acero para herramientas de alta calidad, la tecnología de mecanizado más reciente (mecanizado CNC de 5 ejes y mecanizado EDM) y el tratamiento térmico al vacío. La mejor garantía de la exactitud del molde es el uso de Máquinas de Medición por Coordenadas (CMM) que puedan garantizar que la herramienta real se ajuste al modelo CAD con una precisión de unas pocas micras.
P3: ¿Cuáles son los principales obstáculos para la fabricación exitosa de un molde?
Algunos de los obstáculos para fabricar con éxito un molde de inyección incluyen el problema de la contracción del material y la dificultad asociada con el enfriamiento. Cada tipo de plástico se contrae de manera diferente, mientras que las geometrías complejas provocan un enfriamiento y una contracción desiguales, lo que puede causar deformaciones. Otro desafío implica lidiar con problemas como la ventilación para permitir que el aire escape durante el proceso de inyección y evitar defectos como marcas de quemado o inyecciones incompletas.
P4: ¿Cómo se puede reducir el desgaste de los moldes durante la producción en masa?
La mejor manera de reducir el desgaste es elegir el tipo y grado de acero adecuados para el molde con el nivel de dureza apropiado (escala Rockwell C). Lubricar las piezas móviles, como los deslizadores y los expulsores, ayudará a evitar cualquier daño relacionado con la fricción. Los insertos modulares o los componentes de sacrificio para las áreas propensas al desgaste son otros métodos útiles para permitir reparaciones rápidas sin una revisión completa de la herramienta.
P5: ¿Por qué es importante la refrigeración conforme en la producción a gran escala?
La refrigeración conforme es importante porque aborda el principal cuello de botella del ciclo de inyección: el tiempo de enfriamiento. Un mejor enfriamiento garantiza que la pieza no se deforme después de ser expulsada caliente. Para la producción a gran escala, incluso una ligera reducción del tiempo de enfriamiento (2 segundos) puede traducirse en ahorros de costos significativos (miles de dólares al año) y en una mayor consistencia entre las piezas individuales.
Conclusión
Dominar el arte de la fabricación de moldes para piezas complejas es un viaje de mejora continua. Comienza con un diseño robusto que respeta las leyes de la física y continúa con la selección de aceros de alto rendimiento y técnicas de mecanizado avanzadas.
Lograr la consistencia de las piezas a escala no es un evento único, sino un proceso repetitivo protegido por datos científicos de moldeo y programas de mantenimiento rigurosos. Al tratar el molde como un instrumento de precisión en lugar de una simple pieza de equipo, los fabricantes pueden garantizar que sus productos cumplan con los más altos estándares del mercado global moderno. Las herramientas de alta calidad son la base de una producción confiable, ofreciendo un camino claro para reducir los residuos y disminuir el costo total de propiedad durante la vida del proyecto.
