Optimización del diseño de moldes de inyección multicavidad para la expansión de la producción global

Los proyectos de moldes de alta cavitación fallan en la etapa de diseño, no en la planta de producción. Conozca las decisiones de simulación, enfriamiento y abastecimiento que lo hacen correctamente.
Share

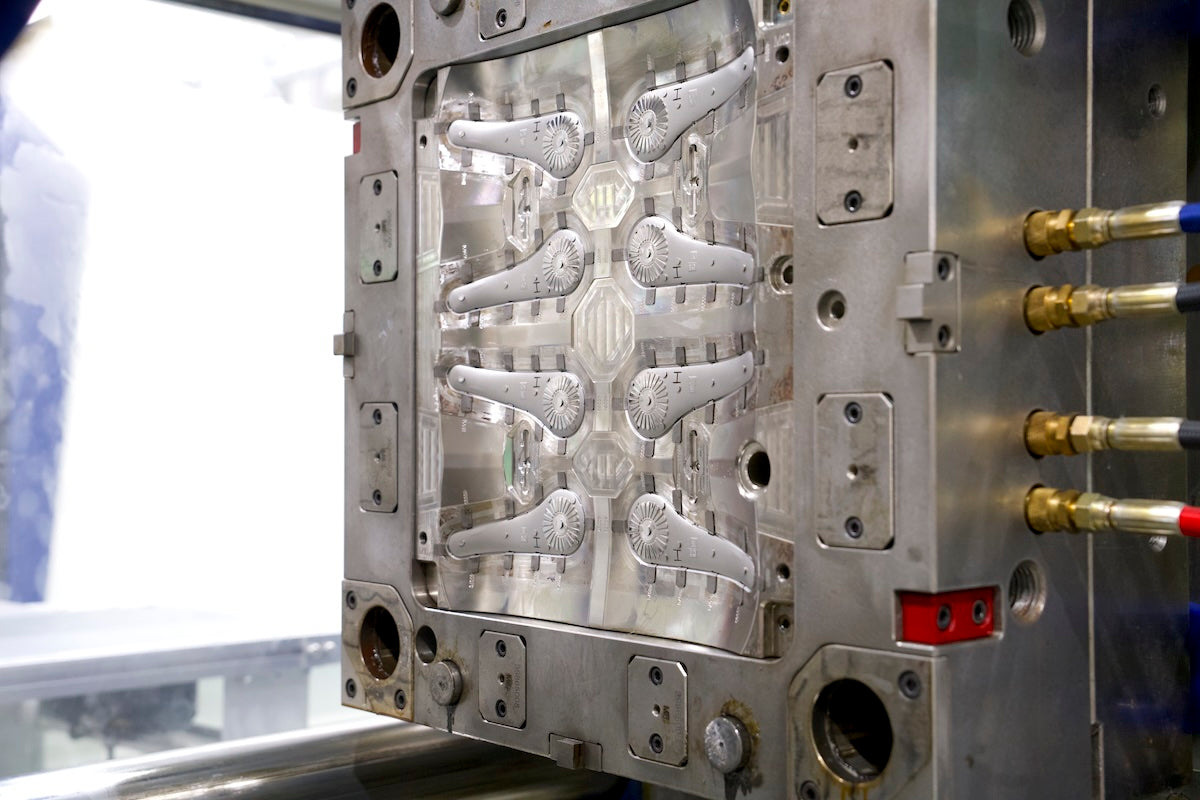

Close-up of a multi-cavity mold face with cooling connections, highlighting cavity layout and tooling details important for balanced production.

Cuando se lleva a cabo una producción de gran volumen en múltiples regiones, las decisiones que se toman en la etapa de diseño del utillaje tienen consecuencias a largo plazo. Los moldes de inyección multicavidad pueden mejorar drásticamente la eficiencia de producción, pero solo cuando se diseñan y adquieren correctamente. Este artículo analiza las principales consideraciones técnicas, de producción y de proveedores en los proyectos de diseño de moldes de alta cavitación.

¿Por qué los proyectos de moldes multicavidad de alta cavitación son tan exigentes técnicamente?

La consistencia se vuelve más difícil a medida que aumenta el número de cavidades

Un molde de una sola cavidad implica gestionar solo una zona de llenado, un sistema de refrigeración y un ciclo de eyección. Pero un molde de 32 cavidades significa gestionar todos esos sistemas a la vez y asegurarse de que todos sean uniformes en cada cavidad.

Las pequeñas inconsistencias se acumulan rápidamente. La misma pequeña discrepancia de flujo que pasaría desapercibida en un molde de 4 cavidades se convierte en una desviación significativa en un molde de 32 cavidades. La misma variación de temperatura que ni siquiera se registraría en un molde de 4 cavidades produce piezas perfectamente uniformes que no pasan la inspección.

Un molde de inyección multicavidad funciona dentro de una máquina de moldeo con equipos de manipulación automatizados, demostrando una producción de alta capacidad para la consistencia de piezas repetidas.

Riesgos técnicos comunes a abordar a tiempo

Estos son los modos de falla que vale la pena abordar antes de comenzar el utillaje, no después:

Riesgo Qué causa
Distribución de flujo desequilibrada Llenados incompletos y variación dimensional entre cavidades
Puntos calientes térmicos Deformación, marcas de hundimiento o tiempos de ciclo prolongados
Desgaste desigual de la entrada Variación de llenado que empeora con el tiempo en sistemas de canal caliente
Desequilibrio de la fuerza de eyección Piezas que se pegan o se deforman al liberarse, mayores tasas de rechazo

Ninguno de estos es fácil de solucionar después del utillaje. Detectarlos en la etapa de diseño es significativamente más barato que abordarlos después de que se construya el molde. Incorporar estas revisiones al cronograma de utillaje del molde de inyección evita que surjan en la primera prueba.

Cómo lograr un flujo equilibrado en el moldeo por inyección multicavidad

Diseño de canal de alimentación geométricamente equilibrado

El equilibrio geométrico real significa longitudes y áreas de sección transversal idénticas de cada canal desde el embudo hasta la ubicación de la entrada. El equilibrio perfecto depende del diseño natural: el material fundido fluye a cada cavidad simultáneamente con la misma presión detrás.

El equilibrio artificial es posible, pero menos estable, sensible a los cambios de viscosidad y a la variación del proceso. Los canales de alimentación naturalmente equilibrados tienden a ofrecer una mejor consistencia y confiabilidad en utillajes de alta cavitación.

Diseño del sistema de canal caliente

La mayoría de los moldes de alta cavitación utilizan canales calientes. Hay tres consideraciones importantes con respecto a los canales calientes:

  • Las zonas de calentamiento del colector deben controlarse individualmente para que los ajustes en una zona no afecten al resto del utillaje.
  • La selección de la punta de la entrada, térmica, de válvula o abierta, depende de la resina y la geometría de la pieza. No hay una opción universalmente mejor; debe coincidir con la aplicación.
  • La uniformidad de la caída de presión en los canales de flujo debe mantenerse en aproximadamente más o menos el 5%. Las desviaciones más allá de eso indican un problema de diseño que debe resolverse antes de comenzar el mecanizado.

Simulación de flujo del molde antes de comenzar el utillaje

Ejecutar un software de simulación, Moldex3D y Autodesk Moldflow son las dos plataformas dominantes, antes de que comience cualquier mecanizado, no es opcional en un proyecto de alta cavitación. Identifica el desequilibrio de llenado, las ubicaciones de las líneas de soldadura y las trampas de aire mientras aún es económico solucionarlos.

También es un filtro útil de proveedores: un fabricante de utillajes que proporciona informes de simulación documentados durante la revisión del diseño opera a un nivel fundamentalmente diferente que uno que confía únicamente en la experiencia.

El monitor de la computadora muestra los resultados de la simulación de flujo del molde con un mapa de colores, lo que permite un análisis temprano del equilibrio de llenado en el diseño de moldes multicavidad.¿Por qué es tan importante la uniformidad térmica en los utillajes de alta cavitación?

La refrigeración representa aproximadamente del 60 al 70% del tiempo total del ciclo en la mayoría de las aplicaciones de moldeo por inyección. En un molde multicavidad, la refrigeración desigual crea una variación dimensional entre las cavidades que los ajustes del proceso por sí solos no pueden solucionar.

Refrigeración conforme frente a canales convencionales perforados en línea recta

Canales convencionales Refrigeración conforme
Flexibilidad geométrica Limitada por la perforación en línea recta Sigue los contornos de la cavidad
Método de producción Perforación CNC estándar Fabricación aditiva en insertos
Impacto en el tiempo de ciclo Línea base Reducción del 15 al 20% en piezas complejas
Consistencia de pieza a pieza Moderada Significativamente mejorada

La refrigeración conforme es más cara inicialmente, pero para piezas complejas o utillajes de alta cavitación con tolerancias dimensionales estrechas, las ganancias en el tiempo de ciclo y la consistencia suelen justificar la inversión.

Diseño de zonificación del circuito de refrigeración

Molde de inyección montado en un soporte con múltiples líneas de refrigeración conectadas, mostrando el hardware de control térmico utilizado en la producción de moldes multicavidad.

Un solo circuito de refrigeración que atienda todo el molde rara vez es adecuado para utillajes de alta cavitación. Una zonificación adecuada significa:

  • Separar de forma independiente la refrigeración del lado del núcleo y del lado de la cavidad.
  • Subdividir aún más por posición, ya que las cavidades centrales y las cavidades de borde tienen cargas térmicas diferentes y necesitan un tratamiento diferente.
  • Especificar controladores de temperatura del molde que coincidan con la carga térmica real de cada zona, no seleccionarlos de forma genérica.

Monitoreo térmico y ajuste en tiempo real

La termografía durante las corridas de muestreo detecta puntos calientes que la simulación puede no haber predicho por completo. Combinar los datos térmicos con sensores de presión de cavidad ofrece una imagen más clara de lo que está sucediendo dentro del utillaje durante la producción en vivo, y permite correcciones específicas en una zona determinada sin reequilibrar todo el sistema.

¿Cómo apoyan los moldes multicavidad de alto volumen la producción global?

Estrategias de configuración de utillaje regional

Para las marcas que distribuyen simultáneamente en múltiples regiones, algunos fabricantes operan utillajes multicavidad duplicados en paralelo en centros de producción regionales. Esto reduce los costos logísticos y los tiempos de entrega regionales, pero requiere una alineación estricta de las especificaciones para que las piezas de diferentes utillajes sean dimensionalmente intercambiables.

Planificación del tiempo de ciclo y la capacidad

Un ejemplo sencillo: un utillaje de 32 cavidades que opera con un ciclo de 12 segundos produce aproximadamente 9,600 piezas por hora en condiciones ideales. La producción real es menor una vez que se tienen en cuenta el tiempo de actividad, la tasa de rechazo y los tiempos de retención por calidad.

Planificar en torno a cifras realistas de OEE, típicamente del 75 al 85% para operaciones bien gestionadas, ofrece proyecciones de capacidad más precisas que usar los máximos teóricos. Ese margen importa cuando se asumen compromisos de entrega. El número de cavidades, el tiempo de ciclo y la producción realista también influyen directamente en el costo por pieza después del utillaje.

Trazabilidad de datos y control de procesos en la producción de alto volumen

Las cadenas de suministro globales, especialmente en los sectores médico y automotriz, requieren más que solo una producción consistente. Lo que normalmente se requiere:

  • SPC en dimensiones críticas para detectar la desviación del proceso antes de que afecte a una corrida completa.
  • Seguimiento de datos a nivel de cavidad cuando los planes de calidad del cliente lo requieran.
  • Documentación de trazabilidad de lotes para la distribución global y el cumplimiento normativo.

Esto no es solo un requisito de cumplimiento, es lo que le permite aislar y corregir problemas rápidamente cuando ocurren.

¿Cómo debería evaluar a los proveedores de moldes multicavidad para proyectos globales?

¿Es el abastecimiento en China la opción adecuada para su programa?

Para la mayoría de los programas de alto volumen, sí, pero la selección del proveedor importa más que la geografía. Así es como se comparan las principales regiones de abastecimiento:

Factor China Alemania / EE. UU. Sudeste Asiático
Costo del utillaje Bajo a medio Alto Bajo
Tiempo de entrega 6 a 14 semanas 10 a 20 semanas 8 a 16 semanas
Experiencia en alta cavitación Fuerte Fuerte Moderada
Integración de canales calientes Ampliamente disponible Ampliamente disponible Limitada
Madurez del sistema de calidad Varía ampliamente Consistente Inconsistente

China ofrece una verdadera ventaja de costos, pero la variación en la calidad de los proveedores es más amplia que en Alemania o EE. UU., lo que hace que la calificación sea más importante, no menos.

Criterios clave de evaluación de proveedores

Esto es lo que debe verificar antes de comprometerse con un socio de utillaje:

  • Revisión de portafolio, confirme que han construido utillajes con el número de cavidades y la complejidad de piezas que usted busca, no solo experiencia general en moldeo por inyección.
  • Análisis de flujo del molde documentado, solicite esto como parte de la revisión del diseño, no después de que el utillaje esté en marcha.
  • Especificación del grado de acero, especialmente para utillajes que se espera que ejecuten más de 1 millón de disparos.
  • Protocolo FAI, confirme que los requisitos de aprobación de muestras estén definidos contractualmente antes de que se envíen los utillajes de producción.

Equilibrar costo, tiempo de entrega y calidad

Los moldes de alta cavitación son exactamente donde el enfoque de la cotización más barata falla de la manera más costosa. Las correcciones de utillaje después de construir un molde de 32 o 64 cavidades cuestan mucho más que hacer bien el diseño desde el principio. Una optimización de costos estructurada, el proveedor adecuado, el acero adecuado, el proceso FAI adecuado, ofrece ahorros. Los recortes de costos desestructurados en utillajes complejos rara vez lo hacen.

Encuentre al socio adecuado para su programa de moldes de inyección multicavidad

Un técnico trabaja en el ensamblaje del molde en un banco rodeado de componentes de utillaje, reflejando la capacidad del proveedor y la experiencia práctica en el mantenimiento de moldes.

Las decisiones que toma durante el diseño del molde son las que se quedan con usted. Cómo se disponen los canales, qué sistema de canal caliente elige, cómo se configura la refrigeración, qué acero elige. El mejor enfoque es siempre el mismo: ejecute sus simulaciones antes de cortar el acero, dedique tanto pensamiento a la refrigeración como a la cavidad en sí, y asegúrese de que cada decisión de diseño esté respaldada por datos reales.

Así es como siempre hemos hecho las cosas en WEILAN MFG. Comenzamos como un pequeño taller de moldeo en 2011, y en los últimos 15 años hemos crecido manteniendo las cosas simples: ser transparentes con nuestros clientes, hacer lo que decimos que vamos a hacer, y asegurarnos de que el trabajo resista en producción. Si tiene un proyecto multicavidad en camino y quiere trabajar con personas que se lo tomen tan en serio como usted, estaremos encantados de conversar.

Preguntas frecuentes sobre moldes de inyección multicavidad

P1: ¿Cuál es la diferencia entre un molde familiar y un molde multicavidad?

Un molde familiar está diseñado para producir varios tipos de piezas simultáneamente en un solo ciclo de inyección. Puede producir un conjunto de piezas emparejadas, como una tapa y una base. El principal problema es la dificultad para equilibrar y optimizar tales moldes; los moldes multicavidad, por el contrario, permiten producir la misma pieza varias veces en un solo ciclo de inyección. Un molde familiar puede ser preferible si se necesita un conjunto emparejado de piezas; sin embargo, no se planea una producción de alta capacidad.

P2: ¿Cuándo tiene más sentido un molde de una sola cavidad que un utillaje multicavidad?

Los utillajes de una sola cavidad suelen ser preferibles para programas de 50k-100k unidades por año o volúmenes inferiores. Un molde de una sola cavidad también puede elegirse para producir piezas altamente complicadas cuando el equilibrio es demasiado difícil. Otro caso es cuando el volumen requerido aún no está claro en la etapa del proyecto.

P3: ¿Cómo verifican los fabricantes que todas las cavidades produzcan piezas consistentes?

Cada cavidad se mide y verifica individualmente durante el procedimiento de prueba del primer artículo. Luego, se realizan procedimientos especiales de control estadístico de procesos para asegurar que las piezas que provienen de varias cavidades no tengan desviaciones dimensionales.

P4: ¿Qué tipos de resinas son los más difíciles de operar en moldes de alta cavitación?

Todos los grados de llenado, especialmente los que contienen minerales, vidrio o retardantes de llama, causan un desgaste extra rápido de las entradas y las superficies de la cavidad, y lo que es más importante, son especialmente sensibles a cualquier desequilibrio de los canales. Además, muchos plásticos de ingeniería como POM, PEEK y algunos grados de nailon requieren un control de temperatura muy estricto.

P5: ¿Se puede reparar una cavidad dañada sin reemplazar todo el utillaje?

Ciertamente. Como regla, todas las cavidades se montan en el marco de un molde multicavidad por separado; por lo tanto, es fácil cambiar solo el inserto dañado en lugar de todo el molde. Y la selección del grado de acero se vuelve particularmente significativa ya que determina cuánto tiempo son utilizables las cavidades. Además, los bloques sólidos no permiten esta opción. Sus reparaciones son muy costosas y problemáticas.

P6: ¿Qué certificaciones debería tener un proveedor para aplicaciones médicas o automotrices?

ISO 13485 es requerida para aplicaciones médicas. Además, el proveedor debe tener capacidades de moldeo en un ambiente controlado o sala limpia. El estándar IATF 16949 es utilizado por las empresas automotrices. Estas certificaciones no garantizan que la calidad del molde será la mejor, pero son una indicación de que un proveedor utiliza procesos estandarizados.
