Moldeo por inyección para dispositivos médicos: ISO 13485, control de sala limpia y biocompatibilidad

Introducción al moldeo médico

El cumplimiento normativo en el moldeo por inyección de uso médico no consiste simplemente en producir una pieza dimensionalmente correcta. En realidad, se trata de verificar la capacidad de un proceso controlado y validado para producir de forma fiable componentes seguros para uso humano.

Lo que está en juego es extremadamente importante en cuanto a la precisión, la limpieza y la seguridad en la industria de fabricación de dispositivos médicos. El cumplimiento se extiende más allá de la pieza física para incluir la rigurosa documentación del proceso utilizado en su creación. El objetivo es cero defectos, ya que los fallos en la producción de dispositivos médicos equivalen a riesgos sanitarios y legales extremos. Este artículo describirá cómo los controles de ingeniería, las salas limpias y la validación se intersecan para cumplir los estrictos requisitos sanitarios.

La producción de piezas de plástico de alta precisión requiere un control absoluto sobre la consistencia del material y la eliminación de defectos. Incluso los cambios mínimos en las dimensiones, el exceso de rebaba de plástico o una mala calidad de la superficie pueden provocar fallos en el dispositivo. Los componentes de diagnóstico, las piezas de dispositivos quirúrgicos y las carcasas para la administración de fármacos requieren una repetibilidad precisa. Un pequeño defecto en un componente de jeringa, por ejemplo, puede provocar una dosificación incorrecta de la medicación. Para eliminar estos riesgos, los fabricantes cumplen rigurosamente las normativas gubernamentales y las normas de calidad internacionales.

Marcos de la FDA e ISO

El mercado estadounidense depende en gran medida de normas gubernamentales específicas y estándares de calidad internacionales. Juntos, estos marcos exigen una estricta trazabilidad, control de documentos y prácticas de fabricación basadas en el riesgo para cada componente de plástico.

La Administración de Alimentos y Medicamentos (FDA) hace cumplir las Buenas Prácticas de Fabricación Actuales (cGMP) bajo el Título 21 CFR Parte 820. Esta regulación federal exige que los fabricantes de dispositivos establezcan estrictos sistemas de control de calidad. Las fábricas que moldean piezas de plástico para herramientas quirúrgicas o implantes corporales deben seguir estas expectativas de la FDA de manera rígida. Las normas dictan cómo una instalación maneja la transferencia de diseño, los controles de compra y los protocolos de Acción Correctiva y Preventiva (CAPA). Si una pieza falla en una inspección, el sistema CAPA obliga al fabricante a encontrar la causa raíz y documentar la solución de forma permanente.

Al mismo tiempo, la norma ISO 13485 actúa como el principal estándar global para los sistemas de gestión de calidad en el campo médico. Esta norma dicta cómo una fábrica maneja el control de documentos, el historial de revisiones y el mantenimiento diario de los moldes. Los gerentes de fábrica deben rastrear los lotes de materiales meticulosamente. Rastrean el lote exacto de resina plástica en bruto utilizada para fabricar un componente médico terminado específico. Este nivel preciso de seguimiento garantiza que si un defecto en la materia prima ocurre más tarde, la fábrica puede aislar las piezas afectadas rápidamente y retirar solo las unidades exactas impactadas. ISO 13485 influye en gran medida en las decisiones de ingeniería diarias, asegurando que cada trabajador siga las mismas instrucciones escritas durante cada turno.

Pilares técnicos del cumplimiento

Para lograr una calidad reproducible se requieren estándares de ingeniería avanzados junto con equipos de fábrica especializados. Los fabricantes deben controlar de cerca todas las variables del proceso para evitar la desviación dimensional y la contaminación durante las tiradas de producción diarias.

La precisión del moldeo por inyección totalmente eléctrico

Las máquinas de moldeo por inyección totalmente eléctricas son el estándar de la industria para la fabricación médica en sala limpia. Las máquinas hidráulicas tradicionales utilizan aceite presurizado, lo que crea un alto riesgo de fugas de fluido y niebla en el aire. Las máquinas totalmente eléctricas eliminan por completo este riesgo de fluido hidráulico.

Funcionar de forma más limpia es solo el primer beneficio. Las prensas eléctricas ofrecen a los ingenieros un control superior sobre las velocidades de inyección y el movimiento de la pinza. Este control físico preciso reduce la generación de partículas, manteniendo el aire de la sala limpia significativamente más seguro. Las máquinas eléctricas también proporcionan los micromovimientos exactos necesarios para moldear características microscópicas y componentes médicos de paredes delgadas. Repiten los mismos movimientos ciclo tras ciclo, superando a los sistemas hidráulicos tradicionales. Esta consistencia reduce las tasas de desechos y asegura que la pieza número un millón se vea exactamente igual que la pieza número uno.

Robustez del moldeo desacoplado

El moldeo científico es un enfoque basado en datos para el moldeo por inyección de plástico que garantiza un control más estricto sobre las fases de llenado, empaquetado y enfriamiento. Dentro de este campo, el Moldeo Desacoplado juega un papel crucial para garantizar el cumplimiento al separar las etapas de llenado y empaquetado dentro del molde de acero.

Debido a que la viscosidad de la resina plástica varía de un lote a otro debido a cambios químicos mínimos, usar la misma presión exacta tanto para el llenado como para el empaque causaría que las dimensiones de la pieza variaran. El Moldeo Desacoplado asegura que estas variaciones sean absorbidas sin causar defectos. Esto se logra llenando el molde al 95 por ciento a una velocidad establecida, luego cambiando a una presión establecida para el 5 por ciento final. Esto permite a los ingenieros gestionar los cambios de viscosidad sin problemas, manteniendo todo el proceso conforme y asegurando que las piezas permanezcan perfectamente dimensionadas.

Protocolos de validación de procesos

La validación de procesos prueba matemáticamente que el equipo y los parámetros producirán de forma fiable piezas conformes. Para satisfacer a los auditores de la FDA, los ingenieros dividen este proceso en tres fases principales. La primera es la Calificación de Instalación (IQ), que garantiza que todos los equipos y herramientas coincidan con las especificaciones físicas del fabricante. Esto implica verificar que todo esté configurado correctamente, desde el cableado hasta las líneas de enfriamiento.

La segunda fase, Calificación Operacional (OQ), establece los límites de parámetros aceptables. Durante este paso, los ingenieros llevan los ajustes de la máquina a sus extremos para determinar los límites absolutos para producir piezas de calidad. Finalmente, la Calificación de Rendimiento (PQ) implica hacer funcionar la máquina en condiciones normales y diarias para probar la estabilidad a largo plazo.

Después de que se aprueba el PQ, esta ventana de proceso se convierte en una "Herramienta Dorada". Los parámetros de la máquina permanecen estrictamente bloqueados en la computadora. Alterar estos parámetros de PQ bloqueados desencadena costosos esfuerzos de revalidación, ya que los cambios no aprobados violan las reglas de cumplimiento de la FDA. Un proceso bloqueado garantiza que ningún operador pueda cambiar la velocidad de inyección o la temperatura del molde al azar.

Salas limpias y gestión de la biocarga

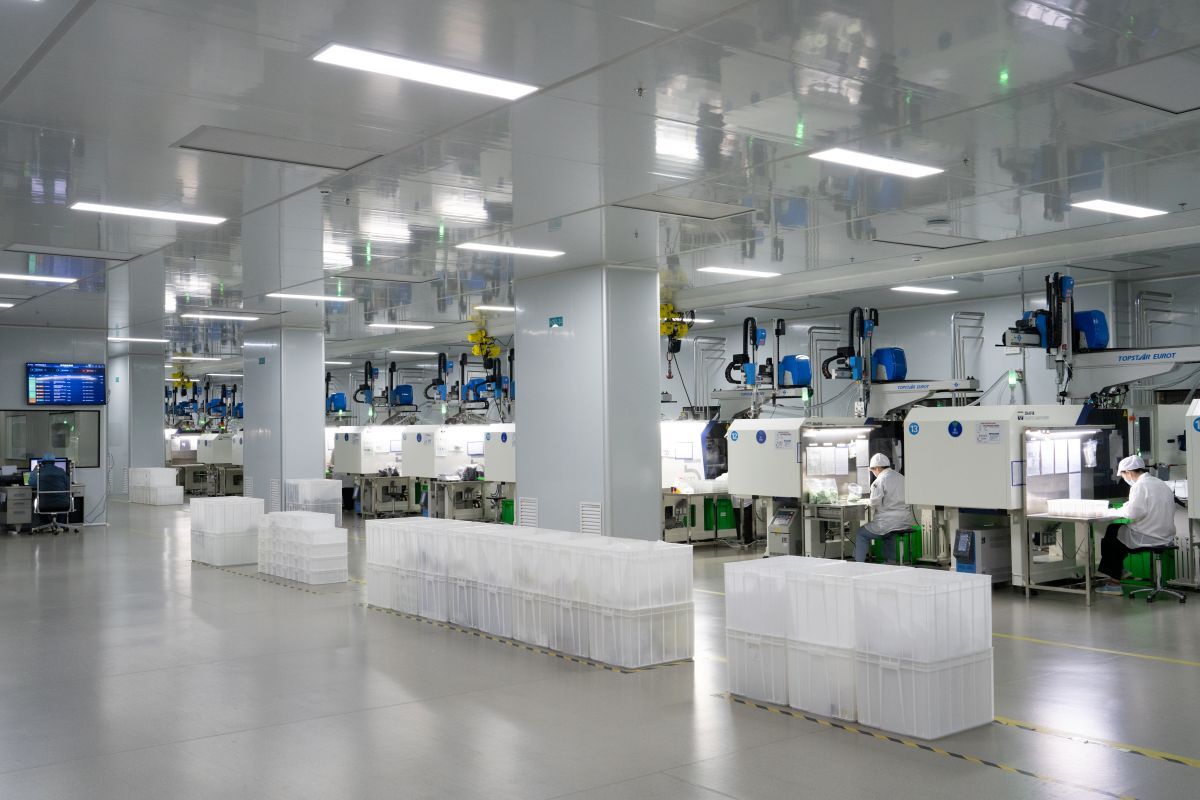

En el moldeo médico, las fábricas utilizan salas limpias ISO Clase 7 o Clase 8 para limitar estrictamente el polvo y los escombros en el aire. Según la norma ISO 14644-1, estas clasificaciones determinan exactamente cuántas partículas microscópicas pueden existir en un metro cúbico de aire, específicamente aquellas que miden 0,5 micras o más. Para contextualizar, un solo cabello humano mide aproximadamente 70 micras de grosor.

Una sala limpia ISO Clase 8 permite un máximo de 3,520,000 de estas diminutas partículas por metro cúbico. Un ambiente ISO Clase 7 mantiene un estándar mucho más estricto, limitando el límite a solo 352,000 partículas. Para lograr estas métricas precisas, la sala limpia utiliza filtros HEPA industriales para limpiar el ambiente. Una sala Clase 8 generalmente reemplaza todo su volumen de aire de 20 a 25 veces por hora, mientras que una sala Clase 7 más limpia requiere hasta 60 cambios de aire totales por hora.

Este estricto estándar de control de polvo juega un papel fundamental en la fabricación médica. Si las partículas en el aire se asientan sobre una pieza de plástico recién moldeada, pueden arruinar el acabado de la superficie o comprometer la forma en que dos componentes se sellan entre sí. Para dispositivos como jeringas o equipos de diagnóstico, incluso una sola mota de polvo puede hacer que el producto final falle una inspección de calidad.

Sin embargo, para artículos de alto riesgo como componentes de vías de fluidos o implantes corporales, simplemente controlar el polvo no es suficiente. Los fabricantes también deben controlar la biocarga microbiana y las endotoxinas para garantizar la seguridad absoluta del paciente. Las endotoxinas son restos bacterianos dañinos que sobreviven a la limpieza básica y causan fiebres graves si ingresan al torrente sanguíneo humano.

Para mantener tanto los estándares de partículas como los límites microbianos, los trabajadores de la fábrica siguen estrictos procedimientos de vestimenta. Usan redecillas para el cabello, guantes y trajes de sala limpia de cuerpo completo para evitar que las células de la piel humana se desprendan en el área de producción. La fábrica también impone un flujo de materiales controlado y estrictos procedimientos de limpieza de línea para evitar la contaminación cruzada entre diferentes series de producción. Finalmente, los trabajadores utilizan controles de empaque especializados directamente en la prensa de moldeo para sellar y proteger las piezas antes de que salgan del ambiente de la sala limpia.

Seguridad del material y biocompatibilidad

La selección del plástico adecuado determina la seguridad del producto médico. El plástico utilizado en el dispositivo médico debe ser capaz de soportar pruebas de estabilidad química y evaluaciones de seguridad de contacto con tejidos humanos.

Los plásticos de grado médico como el PEEK, el policarbonato y las siliconas son seleccionados por los ingenieros basándose en criterios estrictos. Estos materiales deben ser capaces de pasar las pruebas de biocompatibilidad ISO 10993 o USP Clase VI. La rigurosidad de las pruebas depende de la duración del contacto con el cuerpo humano. Un dispositivo quirúrgico de plástico en contacto con la piel durante dos minutos tiene criterios de prueba muy diferentes a los de una articulación de plástico implantada en el cuerpo durante diez años. El plástico debe ser probado para la citotoxicidad para asegurar que no mata las células humanas, y no debe causar irritación o sensibilización de la piel.

Además, el plástico seleccionado debe ser capaz de soportar una esterilización rigurosa. Los hospitales esterilizan los dispositivos médicos utilizando altas dosis de radiación gamma, el gas tóxico óxido de etileno (EtO) o calor extremo mediante autoclaves. El plástico no debe fundirse, agrietarse, volverse quebradizo o liberar productos químicos tóxicos durante el proceso de esterilización extrema. Las condiciones de procesamiento en la fábrica también deben controlarse estrictamente para garantizar que la resina seleccionada mantenga sus clasificaciones de biocompatibilidad originales. Si la máquina de moldeo calienta la resina plástica a una temperatura demasiado alta, la estructura química se degrada, lo que provoca que el producto final no pase las pruebas de biocompatibilidad.

Riesgos comunes de cumplimiento en la producción

A pesar de un proceso perfectamente validado, los fabricantes aún corren el riesgo de tener problemas con la FDA durante la producción a gran escala. Mantener una disciplina estricta en la planta ayuda a los fabricantes a evitar auditorías de la FDA fallidas, no conformidades costosas y retiradas masivas de productos.

Uno de los mayores riesgos de no conformidad con la FDA en una planta de fabricación proviene de cambios no autorizados en los parámetros de la máquina. En algunos casos, los operadores pueden querer ajustar ligeramente los parámetros de una máquina para corregir un defecto visual menor, como una imperfección en la superficie de una pieza de plástico moldeada. Si realizan este cambio sin la aprobación formal de ingeniería en un molde médico validado, han incumplido directamente las regulaciones de la FDA. En este caso, la FDA considera la pieza adulterada, incluso si tiene dimensiones físicas perfectas.

Existe un gran riesgo asociado a las deficiencias en la disciplina de las salas limpias, especialmente en lo que respecta a la no conformidad con la FDA y la seguridad pública. Si un empleado olvida usar guantes mientras trabaja con una máquina, acaba de introducir una biocarga potencialmente peligrosa en todo un lote de producto. Los registros de historial de dispositivos (DHR) incompletos crean problemas similares relacionados con la FDA para los fabricantes de dispositivos. Si la instalación pierde la documentación física o electrónica que correlaciona un dispositivo completado con el lote original de materia prima del que se fabricó, ese dispositivo es ahora inútil para la industria médica. En última instancia, se requiere una trazabilidad estricta, una formación rigurosa y una disciplina absoluta para mantener a raya estos graves riesgos.

Elegir un socio de moldeo

La elección del fabricante por contrato adecuado será clave para el éxito del lanzamiento de su producto médico. Un socio confiable tendrá un sistema de calidad maduro, equipos de sala limpia de última generación y una profunda experiencia en ingeniería de validación.

Debe confirmar que la empresa de moldeo cuenta con una certificación ISO 13485 activa. Además, debe verificar cuidadosamente el estado de su registro en la FDA. También debe asegurarse de que la instalación haya invertido en equipos de última generación, como máquinas totalmente eléctricas, y pueda demostrar la tecnología de moldeo desacoplado. Las máquinas hidráulicas tradicionales tendrán dificultades para cumplir con los estrictos requisitos de limpieza de la industria médica.

En WEILAN MFG, podemos ser su socio confiable. Nos especializamos en la fabricación precisa de moldes y el moldeo por inyección de grado médico. Trabajamos bajo los más altos estándares de calidad según el sistema de calidad ISO 13485. Nuestros moldes se fabrican utilizando los últimos métodos de validación científica para ciclos de producción estables y a largo plazo. Tenemos las capacidades para todo el proceso de producción, desde el diseño del molde hasta el mecanizado CNC y el montaje. ¿Es usted una marca de dispositivos médicos que busca una solución práctica? ¿Necesita una producción de piezas constante y lista para auditorías? Estamos aquí para garantizar un proceso de envío a la FDA más fluido para su dispositivo médico final.

Preguntas frecuentes

P1: ¿Qué es la norma ISO 13485?

La ISO 13485 es una norma que especifica un sistema de calidad con un nivel de detalle muy alto, centrándose en la trazabilidad del material, el control de riesgos y el proceso de fabricación. Esto asegura que el proveedor cumple con los estrictos niveles de calidad establecidos por los organismos reguladores sin margen de error. Las fábricas que operan bajo este sistema tienen un control de documentos muy estricto para garantizar que todas las piezas se fabriquen con el mismo alto nivel de calidad.

P2: ¿Cómo ayuda el Moldeo Desacoplado?

El Moldeo Desacoplado es un proceso en el que se separan las fases de llenado y compactación del molde. Este proceso se ajusta automáticamente de acuerdo con la viscosidad del plástico. Esto es muy ventajoso porque se minimizan las posibilidades de fallo dimensional. En lugar de depender de conjeturas, el punto de transferencia exacto para el flujo de plástico se determina utilizando curvas de datos.

P3: ¿Por qué controlar la biocarga de la sala limpia?

La mayoría de las salas limpias estándar tienen filtros de aire para filtrar las partículas de polvo visibles. Sin embargo, en las salas limpias médicas, no solo deben controlarse las partículas de polvo. Estas instalaciones deben controlar activamente los microorganismos microscópicos para evitar infecciones graves en los pacientes causadas por implantes y otros dispositivos médicos. Se realizan pruebas ambientales periódicas para garantizar la ausencia de bacterias peligrosas en el aire y en las superficies.

P4: ¿Qué es un proceso bloqueado?

Un proceso bloqueado se refiere a un conjunto de parámetros de máquina precisos que han sido establecidos y aprobados durante el proceso de validación. Cambiar estos números sin la autorización de ingeniería significa que la máquina tendrá que ser revalidada para asegurar el cumplimiento de la FDA. Se implementan contraseñas digitales y bloqueos de software para garantizar que estos números críticos no sean alterados por personal no autorizado.
